液压泵用油的污染与控制
液压泵用油的污染与控制
液压泵及整个液压系统中的故障大多数是由于用油的污染造成的。用油的清洁与否直接影响到液压泵的工作状况和零部 件寿命,因此,控制液压泵用油的污染是十分重要的。 (一)液压泵用油污染的主要原因 液压泵用油污染的主要原因有以下几个方面: 1. 液压泵泵体,泵壳和其他元件及管子中的型砂、切屑、焊 渣、磨料、锈片、灰尘等在装配使用前未能彻底清除,液压泵工作 后,这些污垢物随油遍及整个系统。 2. 液压系统工作过程中,通过往复运动的活塞杆、所注入 的油液和油箱中流通的空气,使灰尘,棉绒侵入液压油。 3.工作过程中不断产生的金属和密封材料磨损颗粒,以及 过滤材料脱漏的颗粒和纤维,还有剥落的油漆渣片等。 4. 油液因温升变质而生成的焦油、沥青等胶质渣滓及金属 腐蚀后的锈片。 5. 检修时不慎混入的回丝,棉绒、尘埃。 (二)油液污染对液压泵的危害 1. 液压油的污垢颗粒使液压泵的相对运动部分磨损加剧。 齿轮泵中的齿轮端面与侧板(或轴套端面);齿顶与壳体内壁;两 个齿轮的齿面;柱寨泵印的柱塞与孔,缸体与配流盘;叶片泵中 的叶片和转子上的槽;转子端面与配流盘等,这样使内外泄漏严 重,效率降低,功损增大并发热。 2.污垢颗粒会卡住柱塞泵变量机构中的伺服滑阀、变量活 基等高精密运动部件及有关孔道,使泵的输出性能变坏或动作 失灵。 3.污垢颗粒会加速密封元件的磨损,特别是高压高速运动 处,容易引起泄漏。 4,油液污染到一定程度,会使滤网堵塞,从而使液压泵吸油困难,回油不畅,产生气蚀、振动利噪音。 5。污染会使细液变质,造成粘度、防锈性能下降,油液乳 化,消泡性降低。 6.油液污染会使液压泵及系统产生故障,造成停机维修, 生产率下降,并使元件损坏、油液的大量补充与报废,修理的人 工和物力,无疑增加了费用的开支。 (三)液压油污染的控制 液压泵及系统在工作中,液压油的污染量是原有污染量加 上侵入的污染量再减去被清除的污垢量的结果。滤油器不断地 从泊液中清除出一定数量的污染物,使油液中的污染量达到动 平衡。 出于经济实惠的考虑,这种乎衡状态并不要求油液达到最 于净的程度,而是保证油液的污染量应低于液压泵所能忍受的 污染水平。要达到这个要求,必须要掌握以下两个方面: (1)根据液压元件对污染的敏感程度来选择过滤精度,即 保证滤掉液压油中的较大污染颗粒以保证各液压元件不致卡死 和堵宠,从而保持正常运转。如选用泵进口的粗滤器,油箱中的 隔油两,及个别元件的精滤器等。

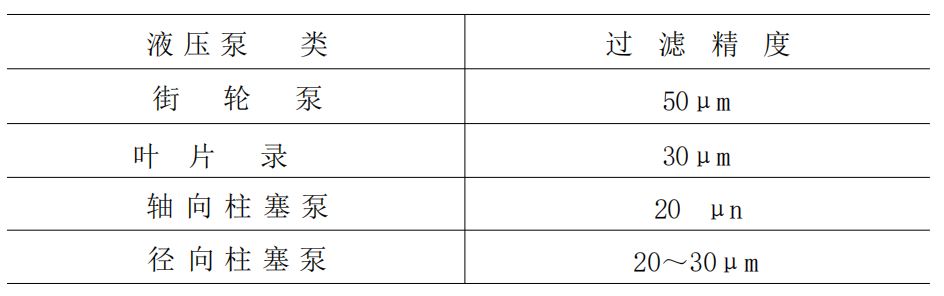

竖类液压泵的过滤精度
(2)对于微小的颗粒,虽不会卡死及阻塞液压泵的运动部 件,但将使元件磨损加剧,缩短泵的寿命。基于上述原因,只 能在保证元件使用寿命的前提下,采取部分滤出的方法,使油液 中含有细微颗粒的浓度保持在一定范围的乎衡状态水平上。 除了采取上述净化的措施外,还应设法避免和减少对液压 油的污染,常用的方法有: (1.)减少潜伏的污染物 ① 严格检验元件的污染程度。外购件在运输和保管过程 中,要注意密封,防业污物潜入。 ② 装配前,无论是新装还是检修后重装,所有零部件必须 认真清洗。尤其是泵体,泵壳内铸件残砂,务必清除。对内腔死 角处的铁屑可用磁铁吸出。 ③ 加强油液管理。油液进厂应取样检验,检验合格后还必 须再过滤才能注入贮存容器。保管过程中注意密封,防止氧化 变质。 (2)防止侵入污染物 主要从装配和使用两方面加以控制: ① 防止环境污染。液压泵制造厂在有条件的装配车间最 好能充压,使室内压力高于室外,防止大气尘埃污染。用户单 位在拆装泵时,注意门窗关闭,防止风尘侵入。 ② 采用“湿加工、于装配”法,所有工序都采用润滑或清洗 液,装配时为了不使清洗液留在零件表面而影响装配质量,应采 用干装配,最好用干燥的压缩空气吹干零件再装配,不要用回 丝、布条等纤维物揩擦清洗零件。 ③ 液压泵在出厂时,要作好台架试验。要进行加载、高压 跑合和清洗。液压泵试验台用油会比主机液压系统用油污染得快,已污染的油液对液压泵将又产生侵入污染,所以在试验台液 压系统中,应设有多级过滤,过滤器的油垢容量要大。滤清器要 易于拆卸,保证定期清洗。当油液超过使用界限时,应及时换 油。 ④ 扳手、手锤、吊索等装配用具,加油容器,滤网等均需保 持清洁,防止将污物带入液压泵内或系统中。当系统发生故障、 解体排除或检修时,要防止大气污染,不能立即修理装复的零部 仵要注意包护密封。 ⑤ 油箱设计制作等要合理。因为油箱除用来贮油外,还具 有排污垢、分离混合空气和散热的功能。油箱上必须设置空气 滤清器,油箱进出油管管口位置要适当,油箱下底部要设置放水 排污阀。 ⑥ 注意系统中油温不能过高,因为过高的油温会加速油液 的氧化变质,对油温过高的应急措施是用风冷却。 ⑦ 发现油液污染严重时,应查明原因,及时消除。此外,为 保证使用和节约费用,液压油必须做到合理更换。 日前,在液压泵的多数使用单位,现场使用维护都采用目测 法,根据油液颜色是否混浊及气味是否难闻等来判断用油的更 换与否。

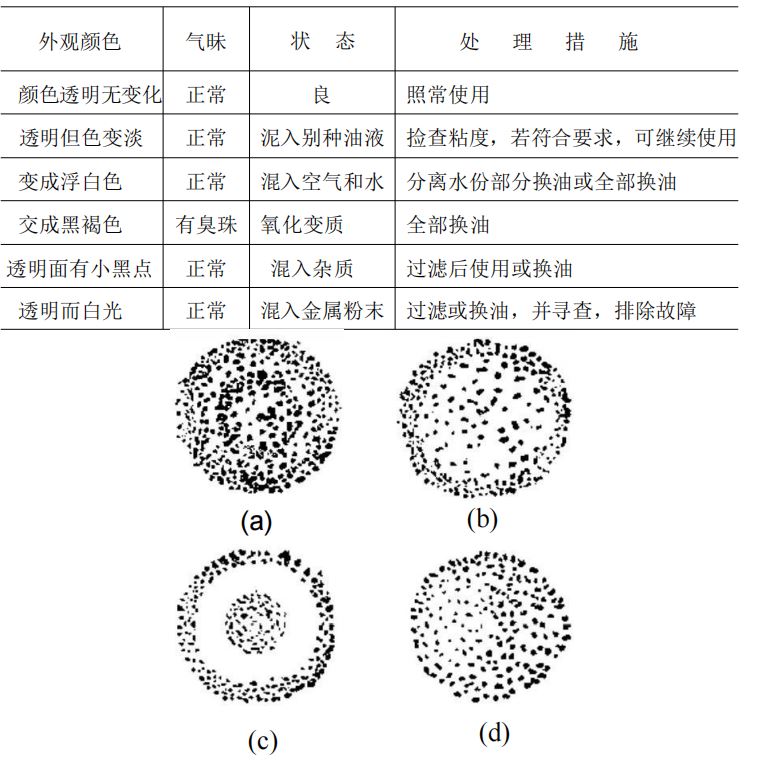

除目测法外,还可通过油滴试验的方法来对油液污染程度 进行快速的鉴别。 具体的过程是从油箱中部取出油样,将其中-一滴滴在240 目的滤纸上,滤纸吸干此油滴后,形成一种特殊的图样。根据图 样,即可较为有效地鉴别出油液的污染程度。图1-3即为油滴 试样的比较图。
油液污染的目测判断与处理措施
图(2)为扩散性最强,不溶性污物少,油样中心呈浅暗色,外 圈不明显,油液可继续使用;图(b) 为扩散性较强,不溶污物中 等,油滴中心很淡,外部有昏圈,油仍可使用;图(c)为外圈清晰, 有一个分布均匀的暗色中心,油不能再使用;图(d) 为外圈很清 晰,圈内呈均匀的暗色,油滴颜色的浓度随污染而变,油不能继续使用。 (四)液压油污染度标准 世界工业先进国家早就有自己的液压油污染度标准,我国 正在制订这项标准和贯彻国际标准。 目前,各国使用的液压油污染度标准主要有:国际标准化组 织制订的ISO 4406 油液污染度等级标准(见表1-12)和美国国 家宇航局制订的油液污染等级标准 (NAS 1638)。液压油污染 度标准可分为计数法 和重量法两种。

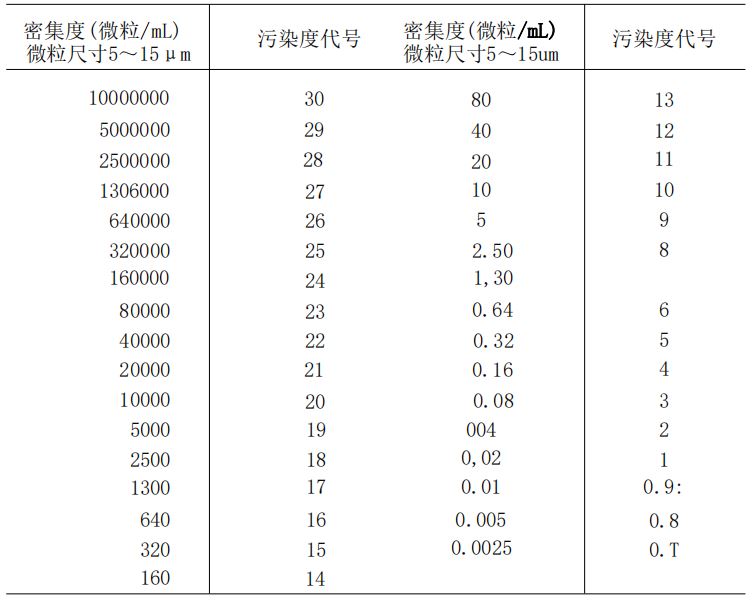

iS04406 油液污染度标准

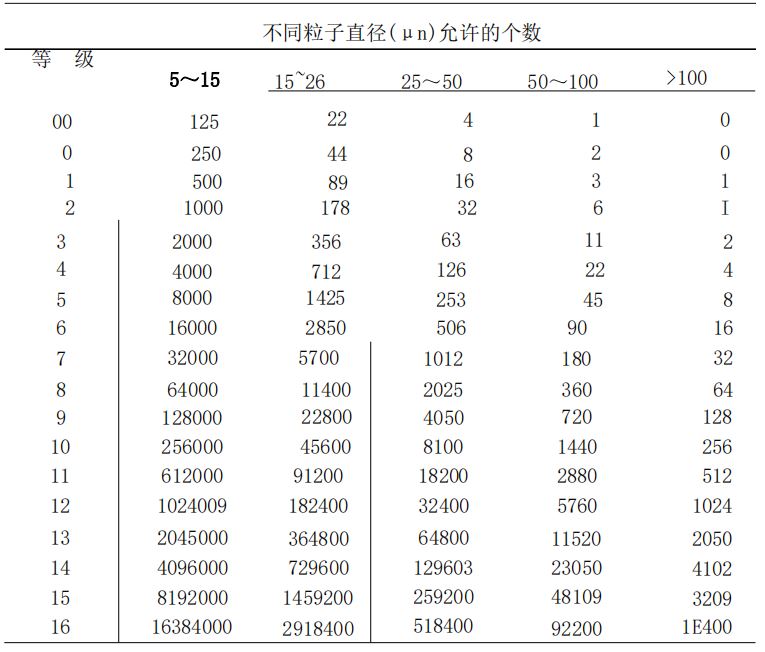

污染度等级(100mL 油中允许粒子数)

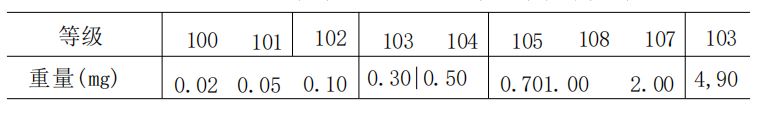

污染等级(100mL 油中污染粒子允许重量)
液压油中微粒的测定方法有:
① 显微镜计数法。即将100 mL 液压油道过4.50 μm 孔 径的薄膜过滤,滤后用带微米标尺的显微镜计数。 ② 重量法。即称量上述薄膜的增重毫克数。 ③ 污染度颗粒自动分析仪法。即采用遮光分析法可在几分钟内按NAS 标准数,数出油液中各种尺寸范围的颗粒数,并 自动显示和记录。 据国外资料报道,对启用时的液压泵等设备,液压油的污染 度等级应当控制在NAS (计数法)7级以下。对正在使用的液 压泵等设备,其油液污染等级低于NAS9 级时,液压泵及液压 系统工作时基本上不会产生故障。污染度等级达到 NAS10~ 11级时,液压泵及液压系统偶然会出现故障。污染等级大于 NAS 12级时,则需要经常维修,此时,应对液压油进行更换或 过滤。
