履带梁的导向轮的齿轮油-挖掘机点检整备篇

导向轮

更换导向轮的齿轮油时，请取下更换侧的橡胶履带板。

进行装卸橡胶履带板作业时，要将装卸一侧的车体抬起。由于误操作会使车体落下造成危险，所以请在作业中不要进行装卸履带板以外的操作。

1．取下橡胶履带板。(履带板的更换请参考“橡胶履带板的拆卸”4-18，请使用安全支柱支撑车体。)停止发动机。

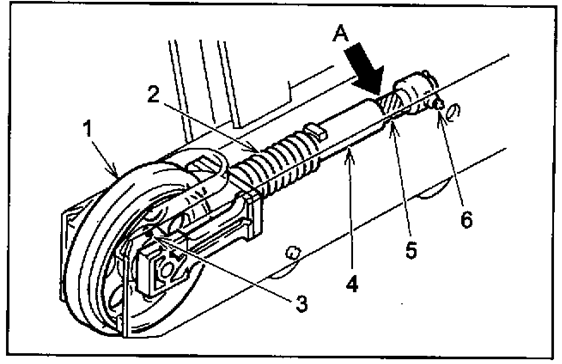

2．从履带梁中拔出导向轮（1）及导向轮调整器(2)。

导向轮+导向轮调整器重量=约69.3kg

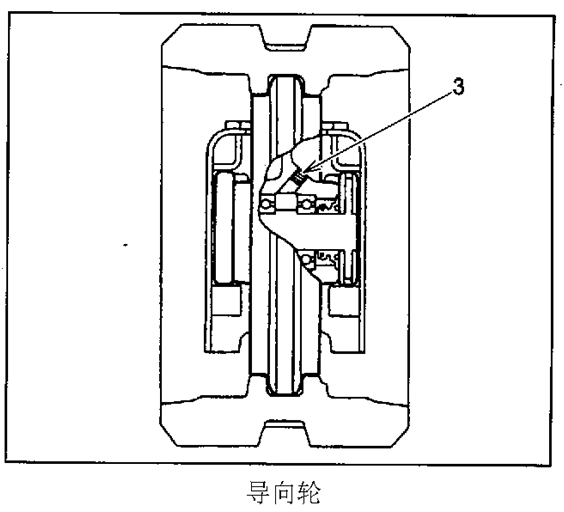

3．使用六角扳手取下导向轮加油口堵头(3)，请将旧的齿轮油排出。

4．请向加油口内加入规定量(80cc)的齿轮油。

5．使用密封带将堵头（3）缠住，并确实拧紧。请将周围所黏附的油擦拭干净。

6．请在导向轮调整器(2)的柱塞(4)和油缸(5)和其滑动面(A)涂抹上油脂。

7．请在导向轮的加油处堵头（3）和导向轮调整器(2)的润滑脂注入口(6)所朝向的外侧位置上安装履带梁。

8．请安装橡胶履带板。安装方法请参考4-19。

9．请调整橡胶履带板的张力。调整方法请参考4-22。确认了导向轮的啮合情况和张力情况后，取下支撑本机的安全支柱等，降下车体。
