点检、整备履带板的张力-挖掘机点检整备篇

点检、整备履带板的张力

恰当地调整履带板的张力可以延长履带板和行走装置的寿命，还可以防止出现因张力不足而导致的履带板外落状况。

点检履带板张力，需要将点检端的履带上抬，所以如果使车体不慎落下则非常危险。在点检时，请绝对不可使机械动作。请安排两个工作人员作业，驾驶员根据作业人员的指挥信号驾驶车辆。

A．橡胶履带板

磨耗状态因为作业条件和土质的不同而有差异，所以请随时点检磨耗状态和张力状态。特别是装配新品时，初期会有一定的伸展，所以请在使用约30小时后，仔细地进行张力调整。

点检

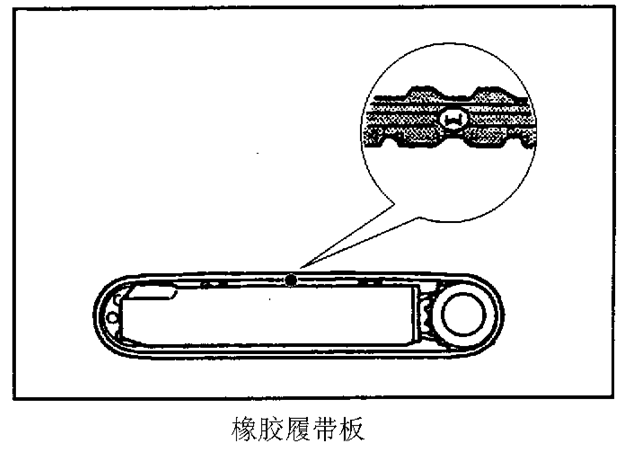

1．移动橡胶履带板，使橡胶的接头部位(M印)移动至车轴间中心部位的上端。

2．如右图所示旋转90°，挖斗接地，大臂油缸回收，设定为点检端的履带上抬的状态后，使用安全支柱(1)等支撑下车架。

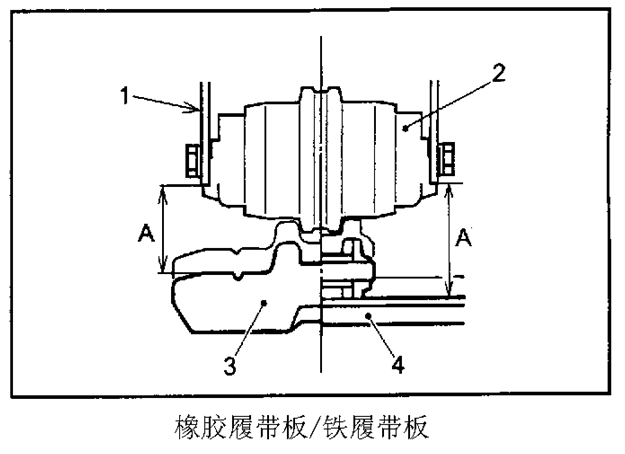

3．请在履带梁中央的位置，测量履带梁下方和履带板上方的间隙“A” 。

1．履带梁

2．承重轮

3．橡胶履带板

4．铁履带板

   恰当的张力“A”mm

   橡胶：70~80mm

   铁  ：115~130mm

在履带板松缓的状态下作业会导致脱轮和履带板过早磨耗。

调整

必须根据现场的作业状况，调整履带板的张力。在沙砾和石块较多的工作现场，请尽量将履带板的张力调整至较松缓的恰当数值后作业。另外，在坚固的地基作业时，请将履带张力调整至稍强的恰当数值后作业。

· 润滑脂注入口可能因为内部的高压润滑脂而飞出，非常危险，所以请在1圈以内缓慢拧松润滑脂注入口。

· 为了履带板的张力调整或拆卸整备而拧松润滑脂注入口时，因为轨道弹簧的润滑脂油缸内压入了被加以高压的润滑脂，所以请在1圈以内缓慢拧松润滑脂注入口，缓慢释放内压。

· 拧松润滑脂注入口时请勿将脸颊和身体面向安装方向。

增强履带板张力时

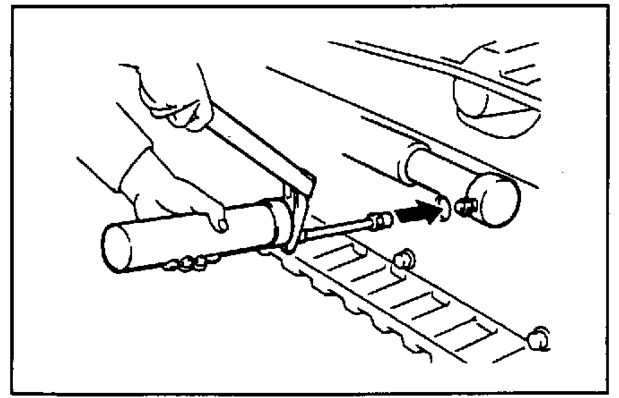

请准备黄油枪。

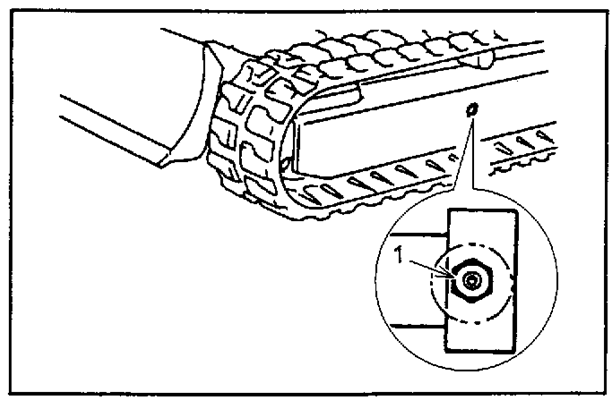

1．请使用黄油枪向润滑脂注入口(1)内压入润滑脂，以使履带板的张力达到恰当的张力量。

2．确认左右的履带板的张力达到相等且正确的状态，使车辆前进、后退，使压力均等化。

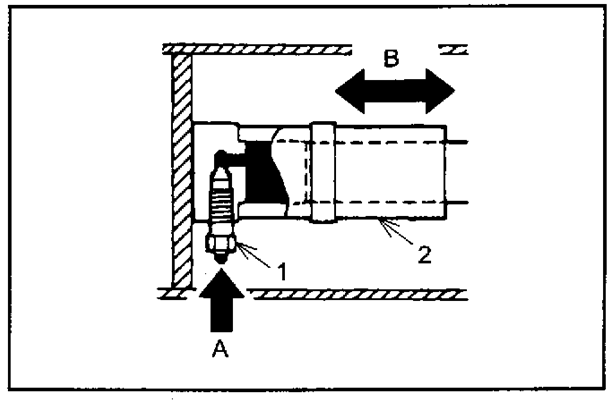

1．润滑脂注入口

2．润滑脂油缸

A．注入润滑脂

B．压力

3．再次点检履带板的张力状况，请根据必要再次调整直至机械达到恰当的张力量。
