单向节流阀的故障分析与排除

单向节流阀由单向阀和节流阀并联而成，用于一个方向需要控制流量而另一方向(反向)则油流需要畅通的回路中，以实现执行元件正向可调速，而反向能快速退回。

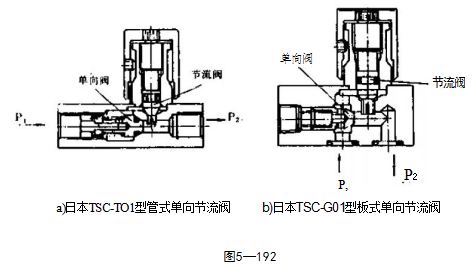

中低压单向节流阀(LI 型),节流阀与单向阀共用一个阀芯，中高压单向节流阀(LDF型)两个阀芯是分开 的，它们的压力流量系列均同节流阀。它们的结构见图5—190～图5一192所示。

故障分析及排除

从单向节流阀的结构图可知，1型中低压单向节流阀的阀芯，正向流动时，起节流阀的作用：反向流动 时，起单向阀的作用。有关其故障分析及排除可分别参阅单向阀与节流阀的相应内容进行。不过此时起单向 阀作用时，不是靠锥面密封，而是靠圆柱滑阀的外圆配合密封，免不了有内泄漏，当内泄漏量大时，将影响 到正向节流调节功能失效。另外当图5…190中的阀芯上的，孔未钻通或热处理时被盐浴炉盐渣和其它污物 堵死时，会出现手柄调节力过大或者根本调节不了的故障，必须尽量使阀芯与阀体孔的配合间隙以最小为 佳。另外，无论是产品出厂或维修时，均应注意孔不被污物堵塞。

对于LOF 型中高压单向节流阀，单向阀和节流阀芯是分开的。此时可参阅单向阀与节流阀(如1,型阀)的有关部分进行故障排除。值得注意的是，此时单向阀阀芯锥面的不密合，除了出现单向阀有关故障外， 还会影响到节流阀的最小调节流量大小。

三、修 理

修理内容和修理方法与一般节流阀和单向阀相同。
