1.       缸盖厚度的计算

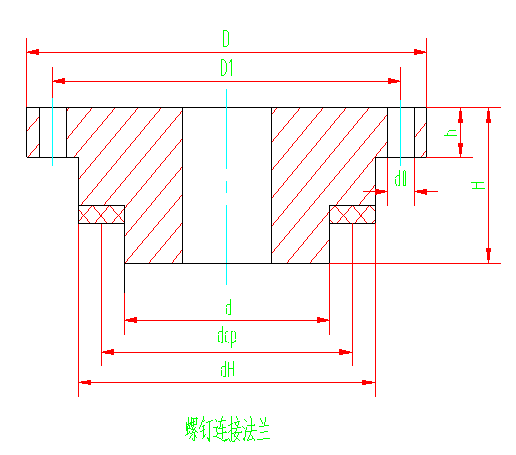

1)      螺钉连接法兰（如右图）

h＝[3p(D1－dcp)/πdcp[σ]]1/2

式中：h——法兰厚度（厘米）

      p——液压力（公斤力/厘米2）

      P——法兰受力总和（公斤力）

P＝P1＋P2＝0.785d2p+0.785（dH2－d2）q

      q——附加密封力（公斤力/厘米2）

采用金属材料密封时q值取其屈服极限

     dH——密封环形端面外径（厘米）

      d——密封环形端面内径（厘米）

     D1——螺钉孔分布直径（厘米）

     dcp——密封环形端面平均直径（厘米）

[σ]——材料许用应力（公斤力/厘米2）

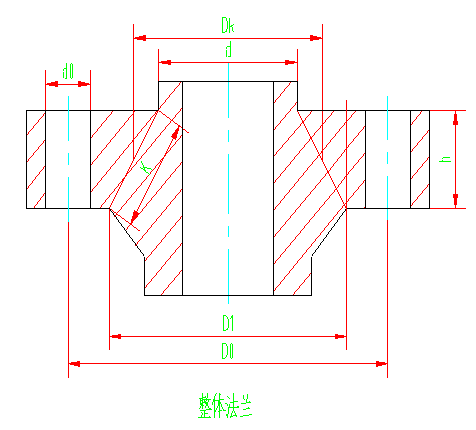

1)      整体法兰（见右图）

h＝[3P(D0－D1)/πD1 [σ]]1/2

式中：P——液压缸受力总和（公斤力）

     D0——螺钉孔分布直径（厘米）

     D1——法兰根部直径（厘米）

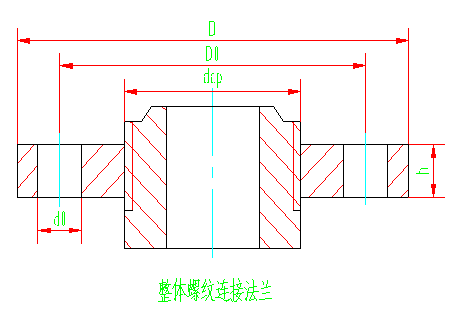

1)      整体螺纹连接法兰（如右图）

h＝[3P(D0－dcp)/π（D－dcp－2d0）[σ]]1/2

式中：D0——螺钉孔分布直径（厘米）

      D——法兰外径（厘米）

      dcp——螺纹中径（厘米）

      d0——螺栓孔直径（厘米）

校核螺纹剪切应力和挤压应力

τ＝P/πdcpK≤[τ] （公斤力/厘米2）

σcm＝P/0.785(d12－d22)Z≤[σcm]

式中：P——螺纹所受剪应力（公斤力）

      Z——螺纹工作圈数

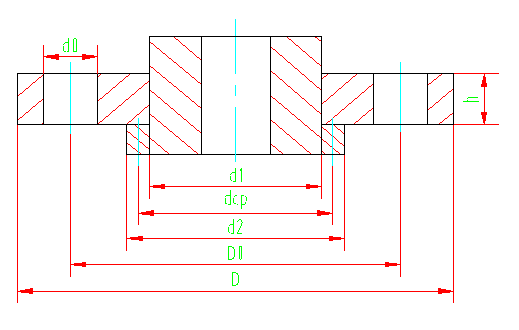

1)      活套法兰（如下图）

h＝[3P(D0－dcp)/π（D－d1－2d0）[σ]]1/2

式中：dcp——支承面平均直径，dcp＝（d1＋d2）/2（厘米）

      d1——法兰内径（厘米）

      d2——活套外径（厘米）

      其它符号同上

校核支承面挤压应力

σcm＝P/0.785(d22－d12)≤[σcm]  （公斤力/厘米2）

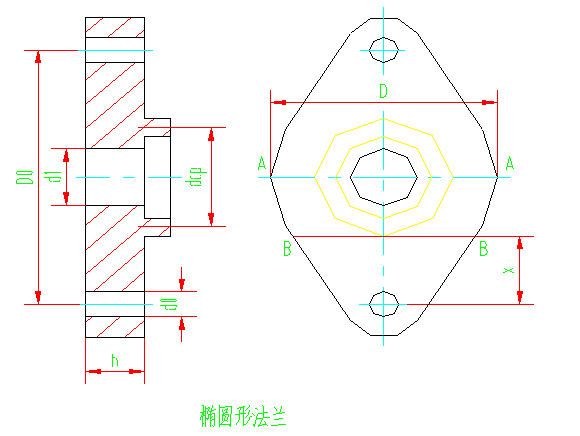

1)      椭圆形法兰（如上图）

h＝（3PX/b[σ]）1/2

式中：P——作用两个螺钉上总的拉力（公斤力）

      X——B－B断面弯曲力臂（厘米）

      b——B－B断面长度（厘米）

校核A－A断面弯曲应力

σ＝1.5P(D0－2dcp/π)/(D－)h2≤[σ]  （公斤力/厘米2）

式中：d1——法兰内径（厘米）

dcp——止口平均直径（厘米）
