辅助电缆的连接和拆卸-挖掘机驾驶操作篇

辅助电缆的连接和拆卸

启动开关设定为”OFF”位置(发动机停止)，请按以下的顺序连接辅助电缆。

· 请注意将辅助电缆接反可能导致电瓶爆炸。

· 车辆的启动系统使用12伏电压。辅助电瓶也使用12伏电压。

1．请将正常车辆和故障车辆的开关设定为”OFF”。

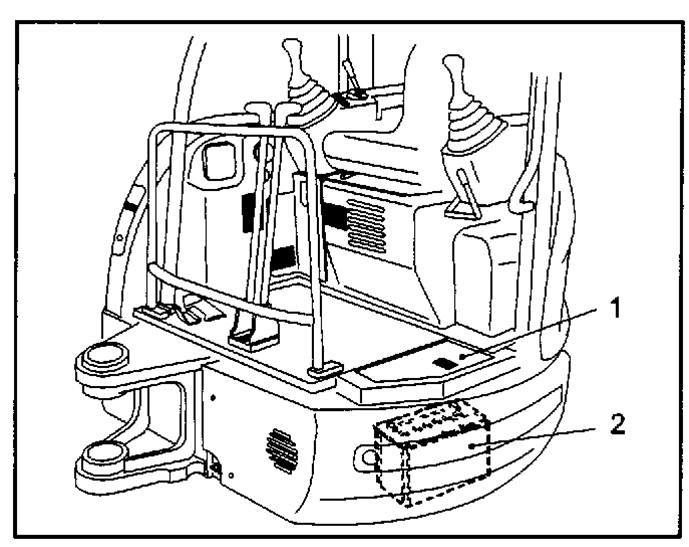

2．将驾驶座椅向前倾斜，拆卸左侧的电瓶的盖子(1)。

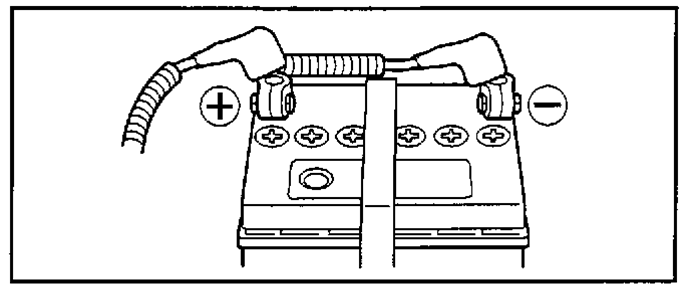

3．取下电瓶(2)的端子盖子，连接辅助电缆的线夹。

4．正极(＋)的辅助电缆(红色)的线夹连接故障车辆的电瓶的正极端子(+)。

5．正极(＋)的辅助电缆(红色)的线夹连接正常车辆的电瓶的正极端子(+)。

6．负极(－)的辅助电缆(黑色)的线夹连接正常车辆的电瓶的负极端子(-)。

7．最后将辅助电缆(黑色)的负极(－)的线夹连接故障车辆的发动机车体(吊钩等)。

8．启动正常车辆的发动机，使之高速怠转(高速转动)约10分钟。

9．启动故障车辆的发动机。

10．启动故障车辆的发动机后，立刻按照和连接的逆向顺序拆卸辅助电缆。

11．最后，调查故障车辆的启动/充电系统的故障原因进行修理。
