故障判断及维修基本-工程机械电器系统

1、       维修人员须知：

       数字万用表的使用方法：

                 直流电压的测量方法：

将量程开关置于所需电压量程（由于本机系统电压为直流24V，故一般采用直流200V档），黑表笔接“COM”插孔，红表笔接“V Ω”插孔，红表笔接至被测点，黑表笔接搭铁，显示出来的数值即为被测点的电压值。

  电阻的测量方法：

黑表笔接“COM”插孔，红表笔接“V Ω”插孔，

将量程开关置于所需电阻量程，

将表笔跨接在被测电阻的两端，显示出来的数值即为被测电阻的阻值。

     二极管的测量方法：

将量程置于“    ” 档位，

黑表笔接“COM”插孔，红表笔接“V Ω”插孔，

将红表笔接二极管正极，黑表笔接二极管负极，应显示读数“510”（对本机所使用的二极管组件而言），如反接，显示读数“1”。

读图：

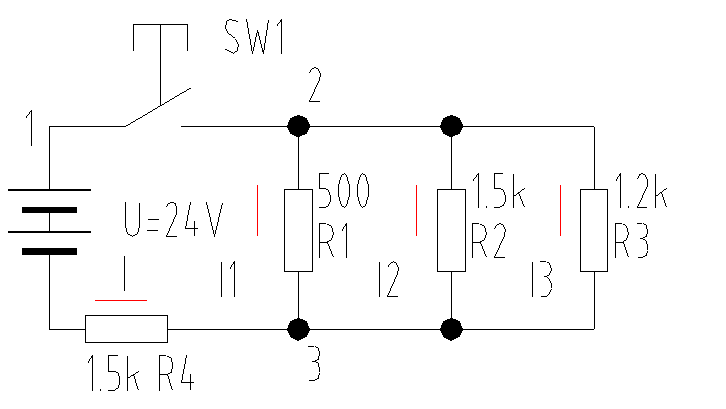

电路图一般由图形符号、文字符号、连线以及节点组成。一个完整的电路由电源、受电元件、控制元件和导线组成（画图）。工程机械的电源包括蓄电池和发电机，二者并联；受电元件。。。；控制元件。。。；导线就是线束而已；

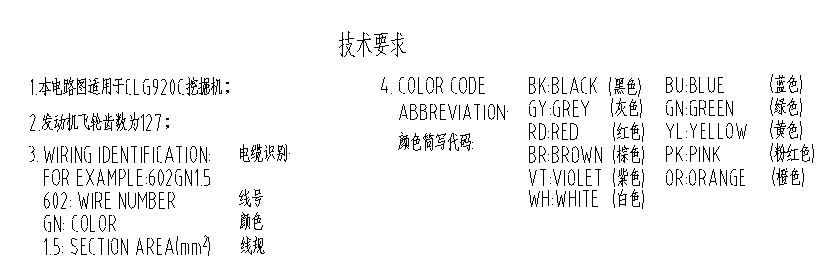

读图时要注意“技术要求”中的说明，例如：

常用电器设备的图形符号的画法必须了解，同时注意文字符号。

常识：

1.所有元器件的接线必须严格正负极；

2.线路必须有保护措施，例如保险片，保险片不能随意用其他金属丝代替；

3.所有的电气接线必须牢靠；如不牢靠，WHAT WILL HAPPEN？

4.拆换电器元件时应关闭电源，否则会出现意想不到的后果；

5.蓄电池：不同型号的电瓶不能混用，拆换电瓶时应注意顺序，电瓶的透气孔千万不能堵了。。。

6.要在机器上进行焊接时，一定记住要将电源总开关（或者负极开关）断开，而且要尽可能将焊接的 负极靠近要焊接处；

7.接线一定要接可靠，包括插接器的接牢；

8.换器件或维修时，一定要切断电源；
