8.    传感器和仪表、报警开关和报警单元：

传感器是将被测量的某一物理量按一定的规律转换成另一种便于测量或应用的物理量的装置，一般是将被测量的物理量转换成电压值或电流值，所以有时也将传感器称为变换器。

        报警开关是反映被测量的某一物理量的阈值或极限值的装置。

        仪表是将传感器检测的物理量显示出来以便观察的装置。目前，仪表有指针式仪表和数字式仪表。指针式仪表属电磁式仪表，其工作原理如图所示：

数字式仪表的工作原理是这样的：仪表内部的模拟/数字转换电路将从传感器采样到的数据转换成数字信号，然后通过驱动电路在液晶显示屏（LCD）相应的信息。

报警单元是根据报警开关提供的信号而产生声光报警信号的装置。

在CLG挖掘机用到的传感器主要有：

a.    燃油量传感器和燃油量表：是用来监控燃油箱内储存燃油量的多少的仪表。传感器为可变电阻式，燃油量表为电磁式仪表；

b.   机油压力传感器（带报警端）和机油压力表：是用来监控发动机机油压力的仪表。机油压力传感器为可变电阻式，机油压力表为电磁式仪表；

c.   冷却水温传感器（带报警端）和冷却水温表：是用来监控发动机冷却水温的仪表。冷却水温传感器为可变电阻式，冷却水温表为电磁式仪表。一般的，冷却水温传感器为热敏电阻，有正温度系数和负温度系数两种，所谓正温度系数是指，传感器的阻值随温度的升高而增加，负温度系数的则相反；CLG挖掘机用的是负温度系数的传感器。

d.   电压表：使用来监控电气系统的电压变化的，电压表亦为电磁式仪表；

e.   转速表（带小时计）和转速传感器：转速表是用来监控发动机转速的仪表，转速表表头属电磁式仪表表头，但表头的驱动信号是传感器信号经数模转换后得来的，传感器信号可以取自发电机的“W”端，也可以取自转速传感器。转速传感器为磁电式传感器，此传感器安装在飞轮壳

小时计是记录机器工作时间的仪表，为数字式仪表。

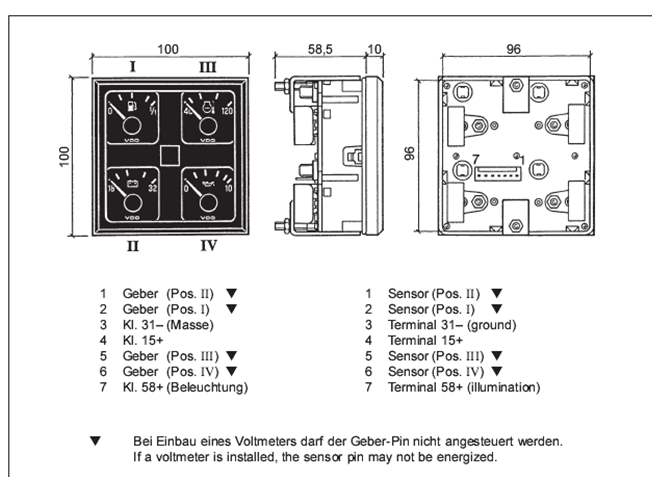

           目前，CLG挖掘机的燃油量表、冷却水温表、机油压力表、电压表是合成在一组合表中，如图示：

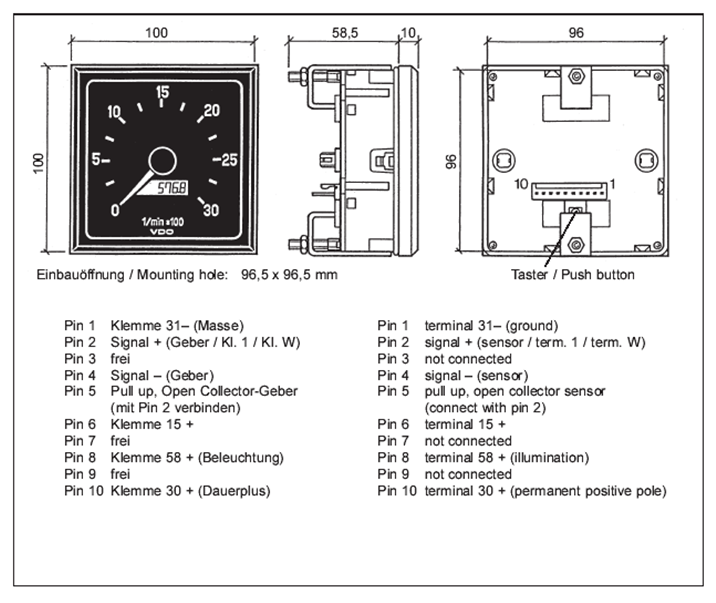

转速表和小时计也是合成在一个表中，如图示：

  CLG挖掘机的报警单元如下表所示

a.       快速：灯亮表示当前机器处于快速行进状态；

b.       慢速：灯亮表示当前机器处于慢速行进状态；

c.       充电指示灯：灯亮表示当前机器处于不发电状态；灯灭表示当前机器处于发电状态；

d.       水温：灯亮表示当前发动机的冷却水温超高状态；

e.       液压油温：灯亮表示当前机器的液压油温超高状态；

f.         机油压力：灯亮表示当前发动机的机油压力偏低；

g.       柴油滤芯阻塞报警：灯亮表示当前柴油滤芯阻塞；

h.       空气滤芯阻塞报警：灯亮表示当前空气滤芯阻塞；

其他用电设备：

a．       雨刮和清洗器：

b．       照明灯和信号灯：

c．
电喇叭：

d．       收放机：
