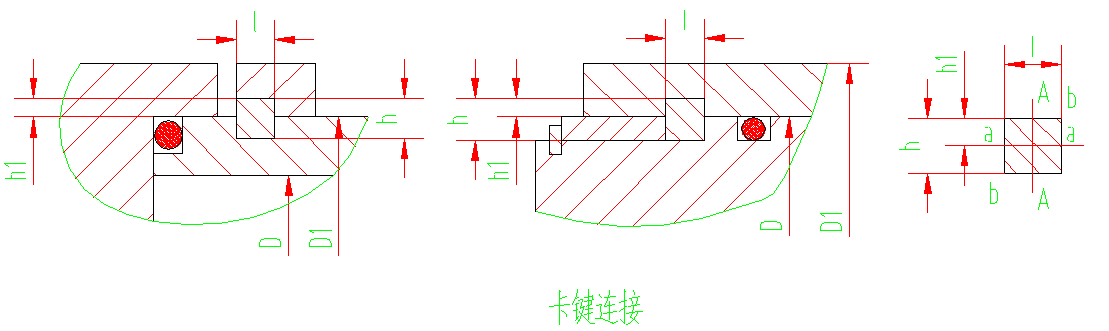

缸盖卡键连接强度的计算(如下图)
外卡键连接强度的计算
外卡键的剪切应力(a-a截面)
τ=PD1/4l (公斤力/厘米2)
外卡键挤压应力(a-b侧面)
σ=PD12/h(2D1-h) (公斤力/厘米2)
缸筒危险截面拉应力(A-A截面)
σt=PD12/[(D1-h)2-D2]
式中:D1——缸筒外径(厘米)
D——缸筒内径(厘米)
h——卡键厚度(厘米)
l——卡键宽度(厘米)
其他符号同上式
内卡键连接强度的计算
内卡键剪切应力(a-a截面)
τ=PD/4l (公斤力/厘米2)
内卡键挤压应力(a-b侧面)
σ=PD2/h(2D-h) (公斤力/厘米2)
缸筒危险截面拉应力(A-A截面)
σt=PD2/[D12-(h+D)2]
式中符号同上
