安装挖斗-挖掘机点检整备篇
安装挖斗
1.清扫各部位的销和销孔,充分涂抹润滑脂,使之容易滑动。

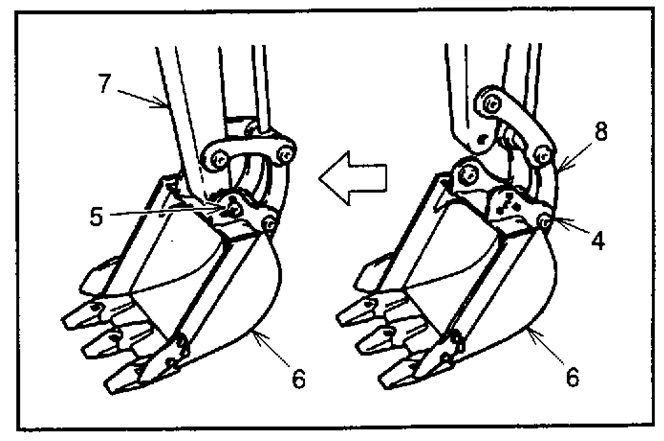

2.动作挖斗油缸的同时,使挖斗(6)和挖斗连杆(8)的销孔叠合后,插入销(4)。
3.抬起大臂,将挖斗稍稍抬离地面。
4.动作小臂(7),叠合挖斗(6)和小臂(7)的销孔后,插入销(5)。

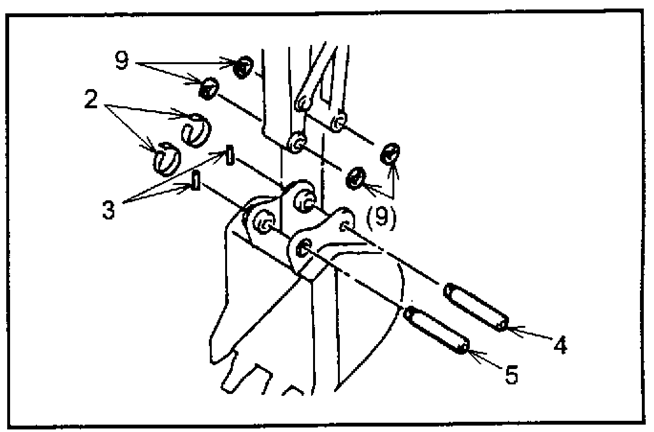

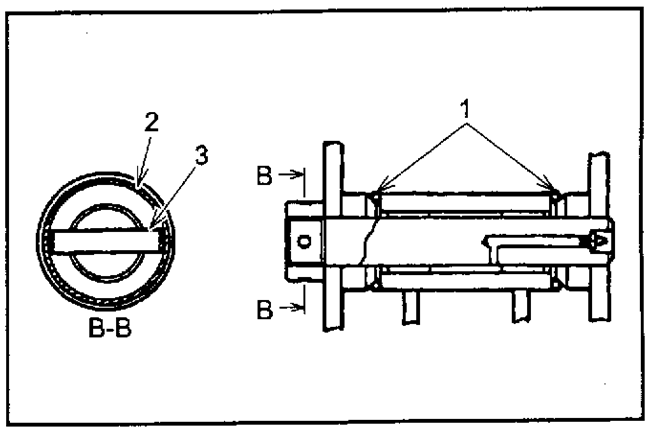

5.插入销(3)后,安装弹性圈(2)。将O型圈(1)嵌入正规的位置。
6.向各销专用的润滑脂注入口添加润滑脂,直至润滑脂从销的间隙溢出。
如果O型圈(1)的弹力消失或有裂痕则请加以更换。
