手动换向阀的故障排除与修理

手动换向阀的工作原理与其它换向阀是相同的，所不同的是换向是靠手动操作，还有些阀是靠脚登踏操 作。另外手动换向阀除了滑阀式外，还有转阀式(转动阀芯)。

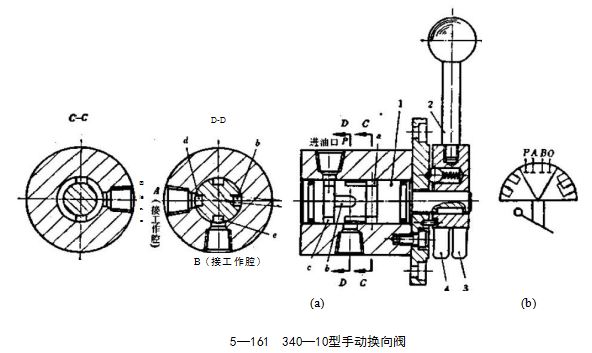

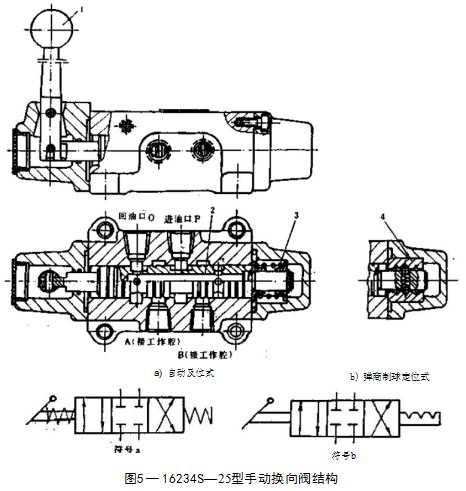

图5—161为340—10型中压手动转阀结构图，图5-162为34S-25   型中压手动滑阀式换向阀结构图。

故障分析及排除

手动换向阀的故障分析与拌除方法可参阅电磁阀的有关部分进行。此外它还有下述故障：

(一)手柄操作力大

产生这一故障的主要原因有：

①阀芯与阀体孔配合太紧；

②污物楔入滑阀副配合间隙，或因阀芯外圆表面和阀孔内圆表面拉伤有毛刺；

③阀芯或阀孔因几何精度超差，在压力较高时产生液压卡紧力。或者回油背压过大。

④阀芯与手柄连接处的销子别劲等。 排除方法有：

①拆开阀，检查阀体与阀芯的配合间隙，过小时，可适当研磨阀孔排除；

②清洗阀内部，去毛刺，拉伤严重者予以更换；

③研磨修复阀体阀芯，使其几何精度在0.003～0.005毫米以内；降低回油背压；

④装配好阀芯与手柄连接处，不得别劲。

(二)换向不到位

产生原因是：

① 定位机构失效，手柄未能扳到位，例如定位钢球、定位弹簧漏装等导致定位机构失效，

② 钢球座圈〔图5—162b)中的4〕因磨损三个定位槽不能正确定位，或者本来就是加工和装配尺寸不 对；对转阀式阀为阀盖上的三个钢球定位孔尺寸分布不对。

排除方法是：

① 补装定位弹簧和定位钢球；

② 更换钢球座圈，修正阀盖上的三个钢球定位孔。
