K3vT5V系列负控制控制原理

左右控制阀上分别安装有 根部溢流阀，根据控制阀阀芯的切换情况分别控制相对应的主泵调节器以调节主泵的排量。控制阀阀芯位移量增大则负控制输出压力减小,泵 输出排量增大(一定条件 及范围内) 负控制压力参考值控制阀阀芯中立 32~42 B 阀芯完全切换 1~9 B

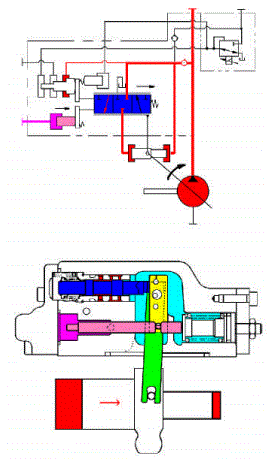

负控制控制原理 (减少流量)

控制阀阀芯位移量减少则负控制输出压力增大,伺服活塞大腔接系统油压在面积差的影响下伺服活塞向右移动泵输出排量减少。

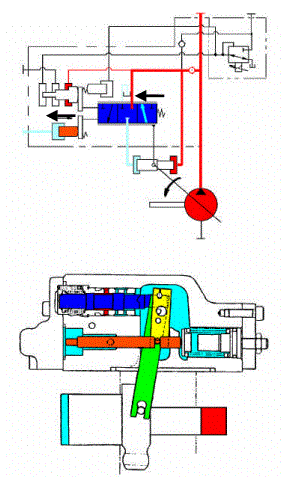

负控制控制原理 (增加流量)

控制阀阀芯位移量增大则负控制输出压力减少,在液控弹簧的作用下滑阀向右移动使伺服活塞大腔接油箱泵输出排量增加
