油水分离器的泄流和清扫

油水分离器的红圈(6)沉入壳底(F)则无混入水。如果红圈(6)上浮则说明圈下方混入了水，请按照以下顺序排出混入的水。

如果周围黏附燃料则可能引起火灾，所以请把它擦拭干净。

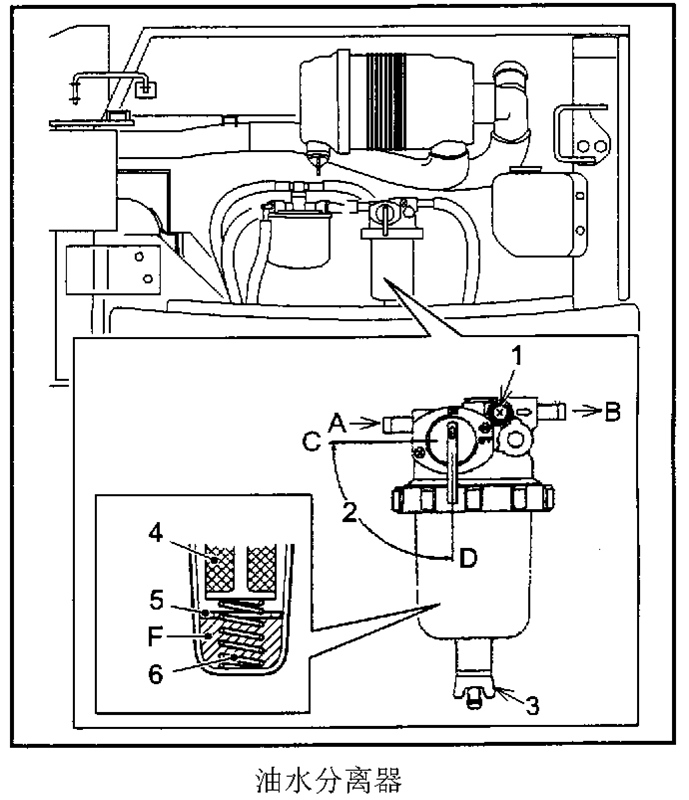

1．排气螺栓

2．燃料泄放阀

3．放水阀

4．滤芯

5．圈(红色)

6．弹簧

7．O型圈

8．外壳

9．锁紧环

           A．燃料入口

           B．燃料出口

          C．关

                 D．开

1．将乘降切断式安全锁定杆设定为“锁定位置”，停止发动机。

2．打开发动机防护物，等各部位冷却后，将油水分离器的泄放阀(2)打开，把它设定为“关”的位置(C)。

3．拧松圈(9)，取出外壳(8)，将滞留的水排入容器。

4．点检排放至容器中的水，如果杂质较多则请清扫滤芯(4)和外壳(8)内部。

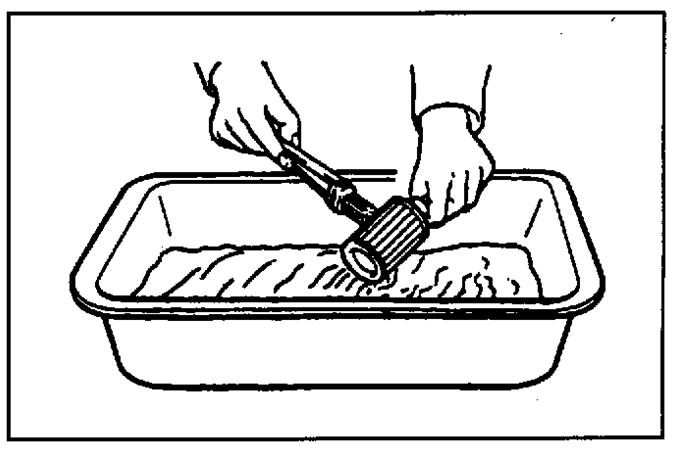

5．拆卸滤芯(4)，用轻柴油清洗干净。

6．请将O型圈(7)更换新品。请将滤芯(4)安装到油水分离器的主体中。

7．将O型圈(7)安装到外壳(8)中，拧紧圈(9)。

8．请将排水阀推下，设定为“开”(D)。

9．放水后请参考4-17，进行燃料系统的排气。

请注意不可遗失外壳内的红色浮子(5)、弹簧(6)。

请勿使用汽油清洗滤芯。
