YCY14-1B型泵的构造

主 体 部 分

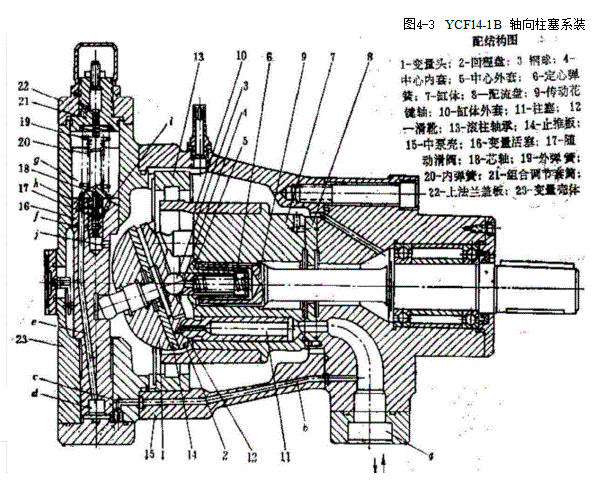

在中间壳体1.5内装有缸休7和配流盘8,缸体内孔用花键槽与传动轴9联接，并由传动轴带动旋转。在缸体的7个轴向孔中各装有一个柱塞11,柱塞的球状头部装在滑靴12的球面凹窝内，并加以铆合，使滑靴和柱塞不会脱离，但可以相对转动。滑靴12的端部顶在变最头(斜盘)10的止推板!4上，止推板固套在变量头1上。柱塞的球状头部和滑靴的中心都占有直径1mm  的小通孔，工作油腔的压力油可以经过小孔通到柱塞头部和滑靴间以及滑靴和止推板的相对滑动面之间，起良好的润滑和静压轴承作用，以减少磨损。

定心弹簧6装在中心内套4和中心外套5之间，在弹簧力的作用下，一方面内套通过钢球3和回程盘2将滑靴压向变量

头止推板14,柱塞外伸，使得吸油位置时滑靴也能保持和止推板接触，从而使泵具有自吸能力；另一方面，弹簧力外排在中心外套的内底孔中，通过中心外套的盘形端面推压着缸体7.的端面，使缸体7的另一端面和配流盘8保持良好的接触，起密封作用，并和缸内的压力油共同作用，使缸体与配流盘之间的磨损得到自动补偿，减少泄漏，提高容积效率。缸体外面镶有钢套10,并装在滚柱轴承13内，这样，变量头止推板给缸体的径向分力可由滚轴承13来承受，使传动轴和缸体不受弯矩，保证缸体端面能较好地和配流盘接触。

当传动轴带动缸体回转时，由于变量头(斜盘)和传动轴的倾斜角度，柱塞就在缸内作往复运动，完成吸油和压油的动作。

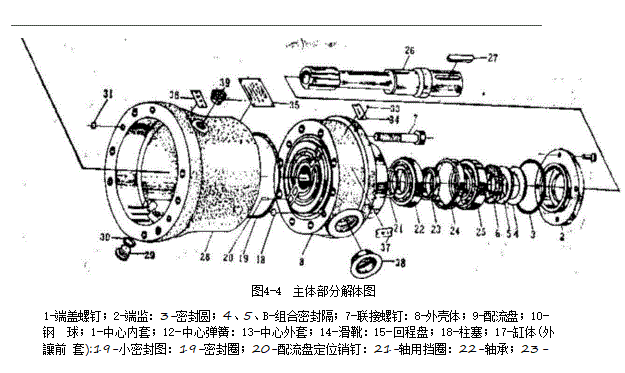

YCY14-1B   型泵主体部分的分解立体图如图4-4所示。
