YCY14-1B型泵的工作原理与输油量计算

YCY14-1B   型轴向柱塞泵，是我国打包设备中广泛采用的一种提供主液压缸动力源、采取压力补偿变量的高压泵。它 有63、190、250等多种规格，但内部零件结构完金一致。

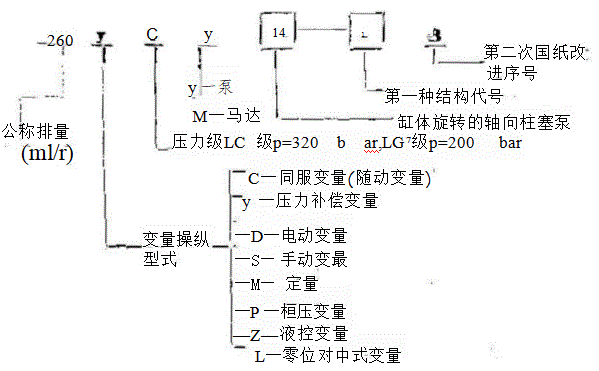

CY14-1  系列泵的型号意义表示如下：

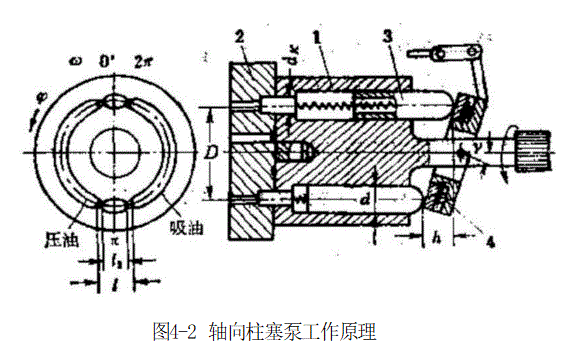

YCY14-1B   型泵的工作原理如图4-2所示。

这种泵主要由缸体1、配油盘2、柱塞3和斜盘4组成。柱 塞轴向排列，沿圆周均匀分布于缸体内。斜盘法线与缸体中心线有一交角y 。柱塞因弹簧力或油液压力的作用而保持其头部与斜盘紧密接触。缸体被原动机驱动而旋转时，由于斜盘保持 一定的倾斜角度，迫使柱塞在缸体内作往复运动，通过配油盘的弧形配油窗口进行吸油和压油 。如图4-2所示，当缸体转角在 π~2 π 区间内时，柱塞向外伸出，工作密封油腔容积增大，通过 右边油窗吸油；在0~ π 区间内，柱塞被斜盘推向缸体里面，工 作油腔容积减小，油液通过左油窗压出。每转一转，每只柱塞各 完成一次吸油和压油 。如果改变斜盘倾角y,    就能改变柱塞行程而使油泵排量变化。若还改变斜盘倾角方向就能改变吸压油 的方向，成为双向变量泵。

1-缸体； 2-肥流盘； 3-柱塞： 4-斜盘

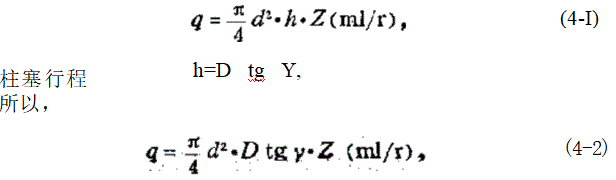

轴向柱塞泵和其他泵一样，输油量也是脉动的，通常柱塞数 目都取七个以上奇数，轴向柱塞泵的平均排量为

式中：d—— 柱塞直径，(cm);

D.       柱塞分布圆直径 (cm) y——斜盘倾角，( °)

Z--   柱 塞 数 。

油泵每分钟平均输油量为

其余符号意义同前。
