发动机水温表-挖掘机驾驶装置篇

1．发动机水温表

表示发动机冷却水的温度。驾驶时指针在白色(1)范围内为正常状态。指针指向红色(2)范围时，请使发动机低速空转直至指针下降至蓝色(3)的范围。

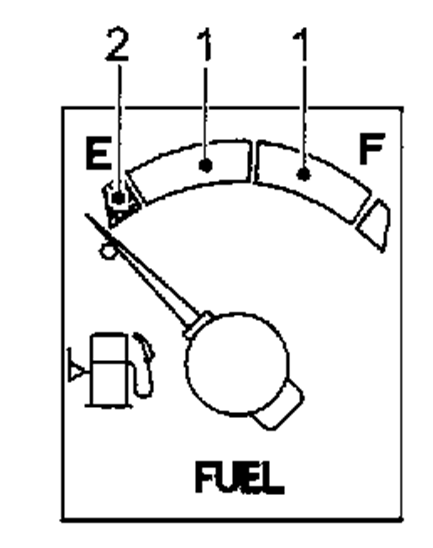

2．燃料表

指针表示燃料油箱内的燃料量。若燃料剩余量不多，指针指向E点。请点检、补给燃料。将钥匙开关设定为“ON” (入)后，稍后指针显示上升则表示无异常。有关燃料请参考4-9。

1．白色

2．红色

报警灯

报警灯亮起时请尽快中止作业，并对相应的位置进行点检、整备。有关点检、整备请参考点检、整备事项。

3．发动机机油压力灯(红灯亮)

警告发动机机油压力异常低下。若灯亮，停止发动机，点检发动机的机油量。参考3-5。

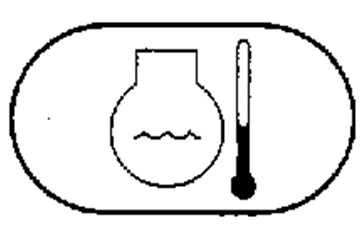

4．发动机冷却水温灯(红灯亮)

警告发动机冷却水温的异常。若灯亮，立刻停车，发动机怠速运转使其冷却。待水温下降后停止发动机，点检冷却水量、风扇皮带的张力状态及散热器芯子的堵塞等。参考3-4，4-26。

发动机停止后各部件处于高温状态，如果碰触则有烫伤的危险。待各部件的温度下降后开始点检整备。
