MC33030微型直流伺服电动机控制器/驱动器
MOTOROLA 公司生产的MC33030 是一种适用于微型直流 伺服电动机闭环位置控制和速度控制的单片专用集成电路。它包 括了从接收反馈输入信号的误差放大器和参考输入端,直至末级 H 桥功率放大器,过电流和过电压保护在内的完整电路,只要少 量外围元器件即可构成整个系统,实现对直流伺服电动机四象限 开关式控制。

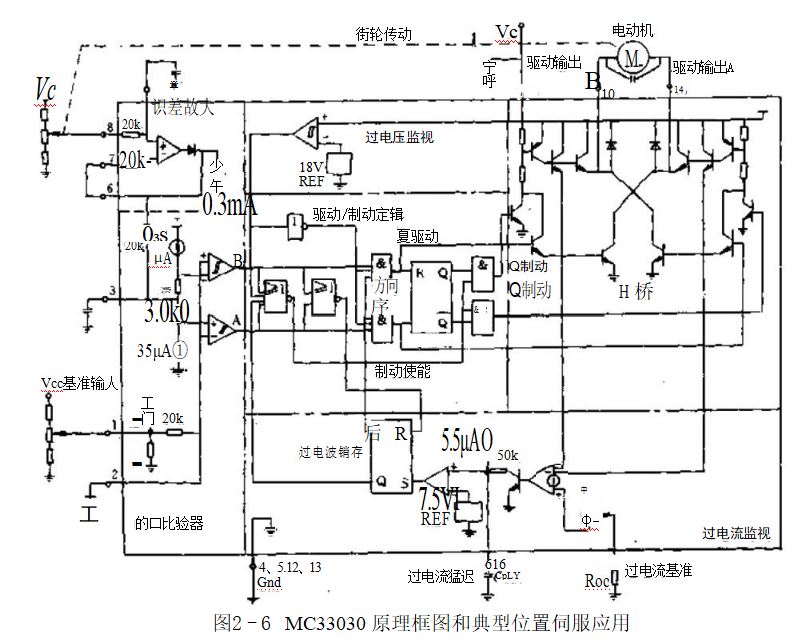

从图2-6框图可见,本芯片主要由下列几部分组成: ·误差放大器。有宽共模输入范围
*窗口比较器。有一定的死区,自动调中基准输入
·有方向记忆的驱动/制动逻辑
·H 桥功率开关。IA 的驱动能力 ·可设置的过电流监测器
·可设置时延的过电流停机 · 过电压保护(18V 动作)

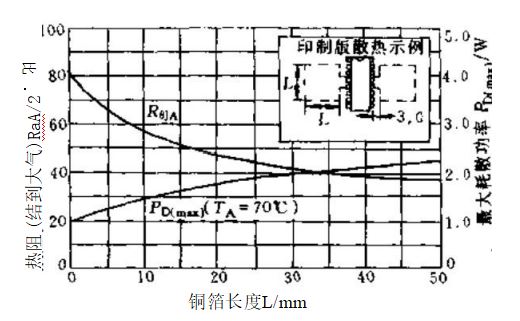

该芯片采用16脚DIP 塑料封装。其中4、5、12、13脚是接 地端,也可接至电路板铜散热片上,以帮助散热。图2-7中给出芯 片热阻、最大允许功耗与铜散热器尺寸的关系。
图2-7 芯片热阻、最大允许功耗与铜散热器尺寸的关系
1.主要极限数据 | |
电源电压Vcc | 36V |
输入电压范围 | —0.3~36V |
H 桥驱动输出电流 | 1.0A |
最大功耗 | 1W |
最高允许工作结温 | 150℃ |
工作环境温度范围 | —40~+85℃ |
结对空气的热阻 | 80℃/W |
结对外壳的热阻 | 15℃/W |
2.工作原理和在位置何服控制中的应用示例 在图2-6中 给出的典型电气位置伺服系统中,从1脚输入表示指令位置信号 的基准电压。一台微型直流伺服电动机接至H 桥驱动输出的A 和 B 端(14脚和10脚)。它经过齿轮箱等减速机构去带动负载。同 时它还带动一个电位器,作为实际位置反馈。反馈信号从8脚输 入,经误差放大器缓冲后,送给3脚的窗口比较器输入端。
窗口比较器是由两个带滞后回环的比较器A 和 B 组成的。它 们从2脚接收基准输入信号,送至比较器B的同相输入端和比较 器A 的反相输入端。而3脚表示的反馈信号经两个30k2 电阻送 入比较器B 和 A 的另一输入端。同时比较器B 和 A 输入端还受 两个35 μA 电流源的控制产生偏置,以形成死区。窗口比较器的工 作下面将详述。
为了增加系统的柔性,芯片内设置有一个误差放大器。它可 对实际位置信号起缓冲或放大作用。起放大作用时,使控制死区 范围变窄。此放大器输出电流能力为1.8mA, 吸入电流为250 μA。 在本应用示例中,它作为跟随器,驱动窗口比较器输入端。
末级H 开关桥直接驱动直流电动机,并可实现制动。其输出 或吸入电流能力为1A。当需要更大驱动电流时,需外接更大功率 的晶体管开关。后述的速度控制应用将给出这样的例子。
过电流监视电路对电动机起动或堵转时可能出现过大电流进 行监视和保护。H 桥两个上桥臂输出电流的一部分送至电流比较 器反相端。比较器的同相端是接电流的基准值。过电流基准值大 小由15脚的外接电阻Roc决定。此过电流基准值应稍大于正常负 载下的连续工作电流值。当出现过电流时,比较器翻转,有5.5μA 的内部恒电流向接于16脚的延迟电容Cplv充电。待它充电达到 7.5V 的阈值时,将过电流锁存器触发为高电平输出,关闭了H 桥 输出。过电流延迟时间tpl.y(s)由 Cny(paF) 决定。tpLY=1.36CpLY
例如,取Roc=15kΩ,CDLr=0.01μF 。 由产品说明书的输出电流与 过电流基准电阻关系图,查得允许过电流值约500mA。由上式得 tp.y≈1.36×0.01=14ms。
由于上述过电流监视器作用,允许本芯片H 桥在短时间内向 电动机提供较大的起动电流。如果电动机堵转,则经短时间后停 机。采用此芯片的伺服系统不必设置限位开关。当电动机到达极 限位置而堵转时,系统会自动停止供电。应注意CpLy不可过大,过 长时间的过电流可能引起该芯片的过热,甚至永久性失效。过电 流锁存器的复位可采用下列方法:电源重新合闸,或调节接1脚的电位器,使3脚信号进入或穿过死区等。
过电压监视电路使芯片和电机在Vcc大于18V 时关闭H 桥 输出,正常工作电压为7.5~17.4V, 推荐工作电压为14V。

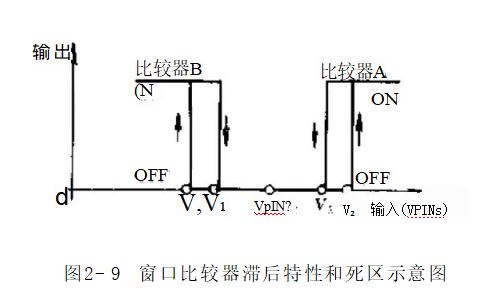

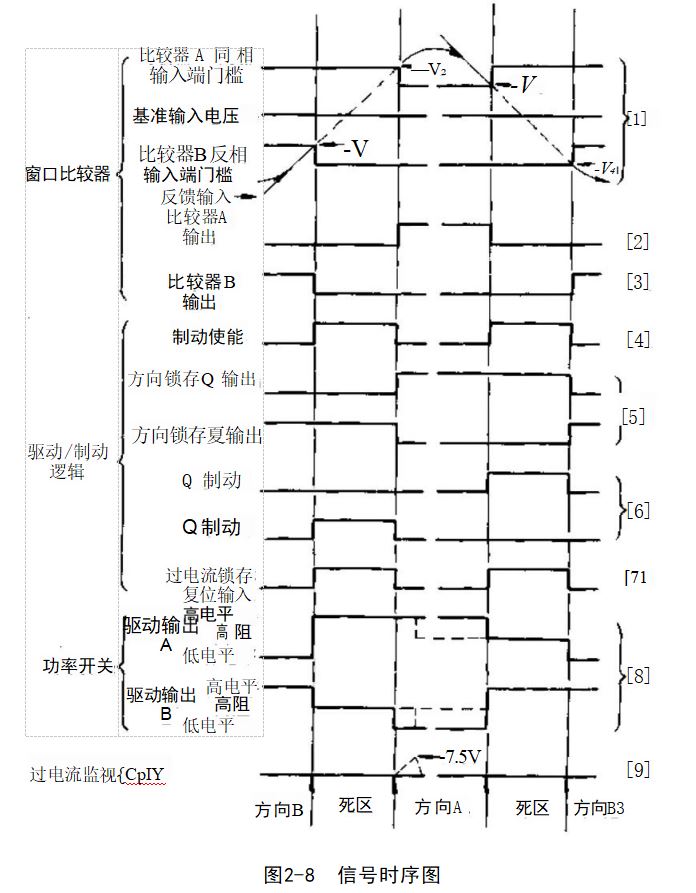

中,波形(1)表示窗口比较器的有关信号。 其中VPIN₂——2脚电压即设置的基准输入电压 V₁~V₄—— 比较器A 和 B的输入门槛电压 V₂——比 较 器A 返回到ON 的门槛电压V—— 比较器 A 翻转到OFF 的门槛电压 V₁一—比较器B 翻转到OFF 的门槛电压 V₄——比较器B 返回到ON 的门槛电压 (V₂-V₃)—— 比 较 器A 的输入滞后电压 (V₁-V₄)—— 比 较 器B的输入滞后电压 (V₂-V₄)—— 窗口比较器输入死区范围I(V₂-VpIN₂) 一 (VpIN₂-V₄)|—— 窗口比较器输入的失调电压。只要从3脚输入的信号在共模电压范围之内,V₁ ~V₄ 电压总 是跟踪着2脚的基准电压,并以此基准电压为中心,如图2-9的滞 后特性与死区示意图所示。它们的典型值是:滞后电压为35mV, 死区范围为210mV, 失调电压为25mV。
在信号时序图最下方,将时序从左到右分为四种工作状态。假 如,最初实际位置未达到预定位置,即3脚电压VPIna尚低于V₄,比较器B 是 ON 状 态 ,Q 驱动,使驱动输出B 高电平而驱动输出 A 为低电平,有电流从10脚经电动机流向14脚,使电动机正向 旋转加速。待Vpin₃上升到大于V₁, 则进入“死区”状态。比较器 B 翻转到OFF 状 态 ,VpIN₃在图中的虚线范围内时比较器 A 和 B 都是OFF 状态,使制动有效,波形〔6〕的Q 制动为高电平,使 驱动输出A 为高电平,驱动输出B 为高阻态。系统惯性使电动机 继续转动产生反电动势 ·并在下列回路形成续流:从10脚到输出 B的续流二极管,再经Vc 母线到输出 A 的上侧晶体管,回到14 脚。此时电动机就像其两端被短接一样,制动电流产生的制动转 矩使电动机停转。此时VPIN₃停在“死区”波形〔1〕虚线的某个位 置上。
如果系统惯性过大,上述制动不足以使电动机停下来,VpIN;继 续增加,大于V₂ 而冲出了“死区”,进入了“方向A” 状态。此 时,比较器A 为ON 状态,驱动输出A 为高电平,输出B 为低电 平,电动机反向供电。使电动机反转,VPIn₃返回“死区”,如波形 〔1〕虚线所示。类似于方向 B 情况分析那样,又冲出死区进入方 向 B 状态。在两个方向上超越死区,过大超调量使电动机摆动振 荡,应调整系统参数使之改善。
电动机运转方向是存储在方向锁存器的,以确定当VPN;进入 死区之后是Q 制动还是Q 制动。波形〔8〕和〔9〕中的虚线表示 出现起动过电流时的情况,经过电流时延后,系统保护动作,驱 动输出A 和 B 均进入高阻态。
误差放大器和窗口比较器输入处都有内部串接电阻和外部并 接电容,以滤除电刷换向时的电噪声。电刷噪声频率范围是从直 流至200MHz, 应使用高品质RF 旁路电容,容量为0.001~ 0.1μF, 由试验确定。
在位置伺服应用中,除了上例用电位器作反馈传感器之外,还 可以用光电、温度、磁通、压力等传感器,只需将它们转换成与 之成正比的电压信号即可构成一个完整的定位系统,或光、温度、
压力……闭环控制系统。因此该芯片有广泛用途,如机器人控制、 空气调节器、太阳跟踪、天线旋转系统等。

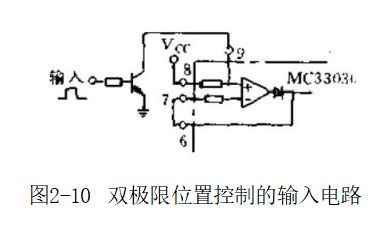

MC33030用作双极限位置控制见图2-10。被控机械设置两个 机械限位机构。输入0和1对应于两位置的指令信号。当电动机 被驱动到某一极限位置时,堵转使过电流监视动作,电动机停转, 等待下一个反向指令到来再反向起动。
3. 在闭环速度控制中的应用 下列两个例子是MC33030 在

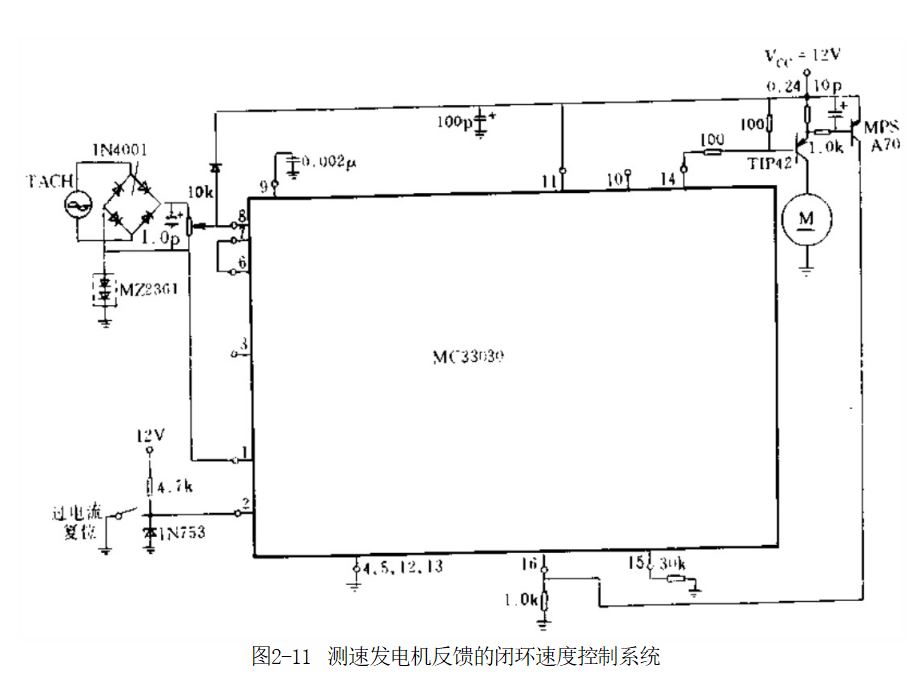

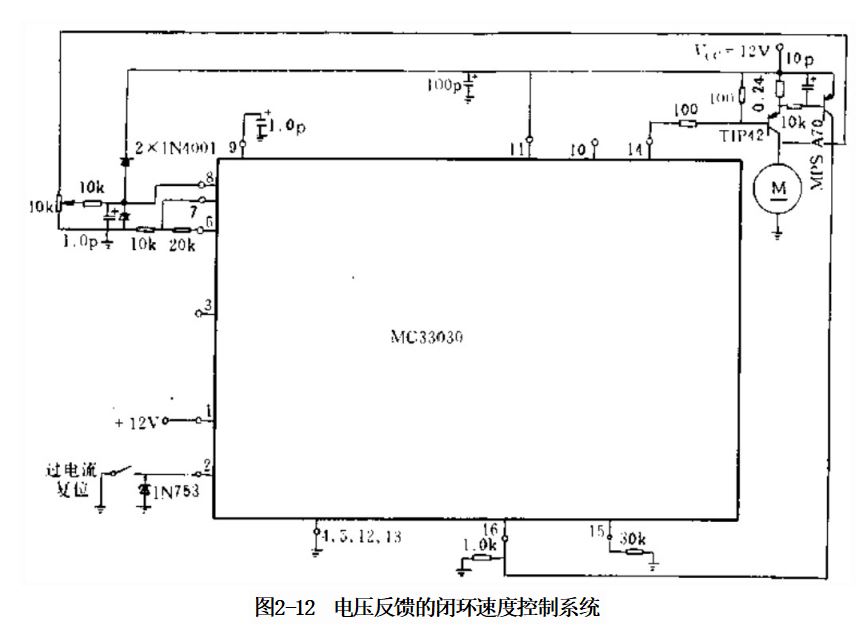

直流电动机开关型速度闭环控制中的应用。速度基准电压从2脚 引入。获得反馈速度电压有两种方法:一种方法是用单相交流测 速发电机,其输出经整流、滤波和整定用电位器送至8脚(见图 2-11);另一种方法是从电动机一端引出与电动机反电动势相关的 信号(见图2-12),经放大取平均值后作为3脚输入。利用驱动输 出A 作为单端输出,外接TIP42 功率晶体管,驱动直流电动机,增 大了控制功率。这两个例子表示了MC33030 在单转向电动机中 的应用。
电动机起动时,在VPIN₃低于VA+ 驱动输出A(14 脚)为低电 平,使TIP42 饱和,电动机加速。至VPIN₃达到V₁ 后,14脚为高 阻态,使电动机停止供电。电动机由惯性转动至VpN₃低于V₄ 才又 重新驱动。由内部比较器B 滞后回环作用,电动机处于 PWM 控 制下维持于一定转速下工作。使用测速发电机的系统,在低速下 仍有较好的稳速性能。
