杆操作,操作踏板的配置和动作-挖掘机驾驶装置篇

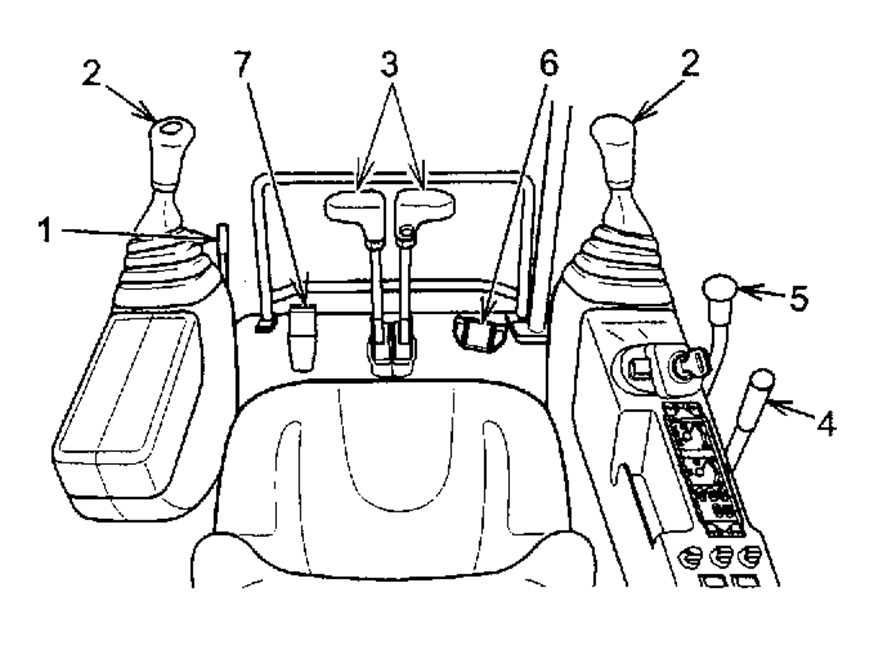

杆操作、操作踏板的配置和动作
1.乘降切断式安全锁定杆
2.操作杆
3.行走杆
4.油门控制杆
5.推土板操作杆
6.大臂轴心转动操作踏板
7.选装踏板(液压锤/液压破剪钳)
乘降切断式安全锁定杆
即使身体等不小心碰触了左右操作杆及行走杆,本机也会因装备了锁定装置而不会启动。
· 驾驶时可能因站立、移动而碰触操作杆,不经意地使之动作。请确认乘降切断式安全锁定杆处于“锁定位置” ,大臂轴心转动操作踏板也处于“锁定位置”后再站立、移动。
· 即使乘降切断式安全锁定杆处于“锁定位置”时,大臂轴心转动操作踏板也不能被锁定。
· 如果乘降切断式安全锁定杆并为确实处于“锁定位置”则不能被锁定。

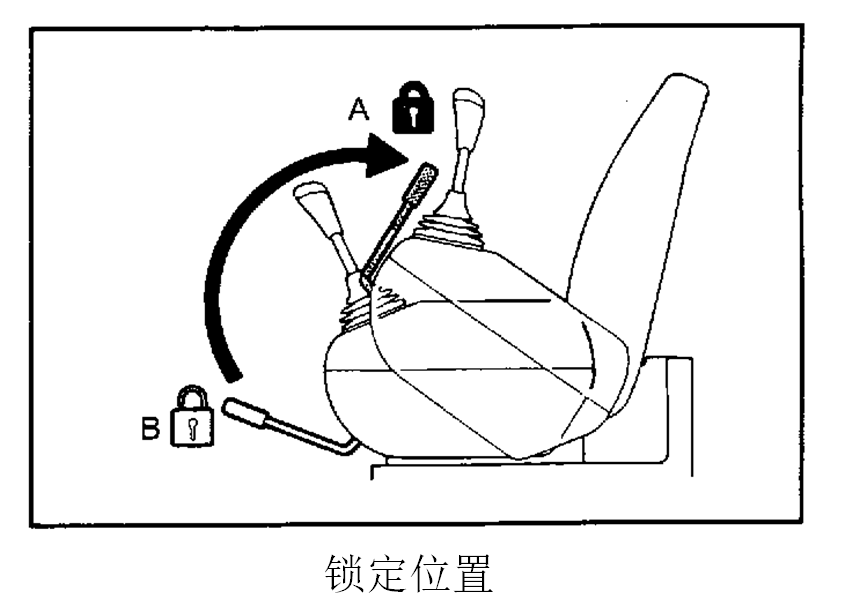

· 请确认位于如右图的“锁定位置”的状态。
· 作业完成后或运输时,必须把它设定为“锁定位置” 。
液压功能·锁定(A)
将乘降切断式安全锁定杆拉于上方,设定为“锁定位置” ,则液压功能被隔断。
位于锁定位置时,左右操作杆处于液压锁定位置时,即使操作杆动作,工作装置或旋转马达也不能运作。
乘降切断式安全锁定杆仅装载于左侧。
