常用电路元件

电阻元件：电阻元件是一种消耗电能的元件，电阻的单位为欧姆，符号如下：

电感元件：电感元件是一种能够贮存磁场能量的元件，是实际电感器的理想化模型，只有电感上的电流变化时，电感两端才有电压。在直流电路中，电感上即使有电流通过，但ｕ＝０，相当于短路。Ｌ称为电感元件的电感，单位是亨利（Ｈ），符号如下：

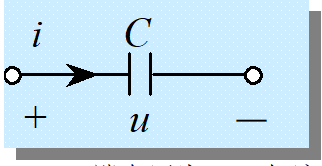

电容元件：电容元件是一种能够贮存电场能量的元件，是实际电容器的理想化模型，只有电容上的电压变化时，电容两端才有电流。在直流电路中，电容上即使有电压，但ｉ＝０，相当于开路，即电容具有隔直作用，C称为电容元件的电容，单位是法拉（F），

符号如下：

电压源：电压源：u=uS

端电压为us，与流过电压源的电流无关，由电源本身确定，电流任意，由外电路确定；

电流源：电流源： i=iS

流过电流为is，与电源两端电压无关，由电源本身确定，电压任意，由外电路确定；

最基本电路定律：欧姆定律：I=U/R；

电路的连接形式：

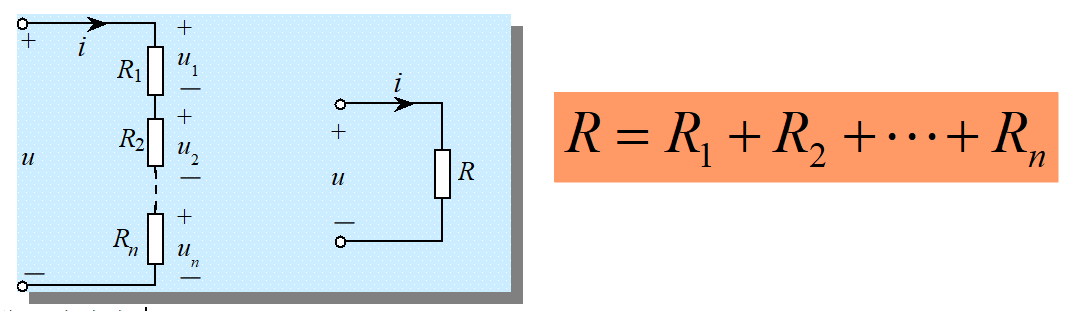

串联：串联电路实现分压，n个电阻串联可等效为一个电阻。

分压公式为

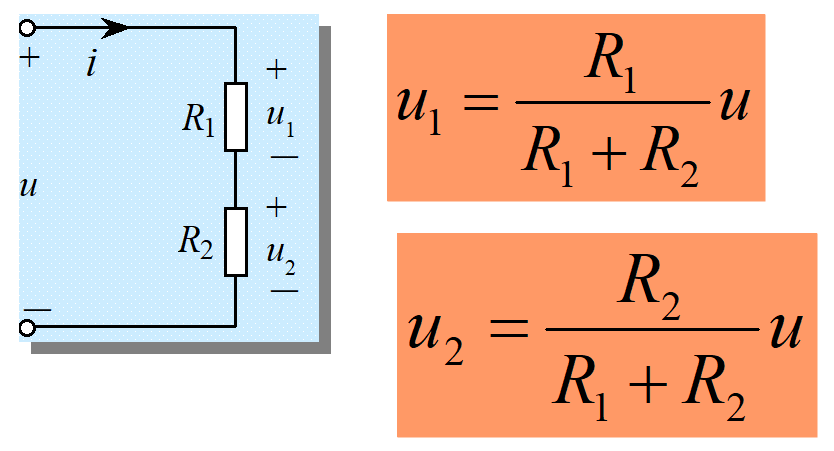

两个电阻串联时

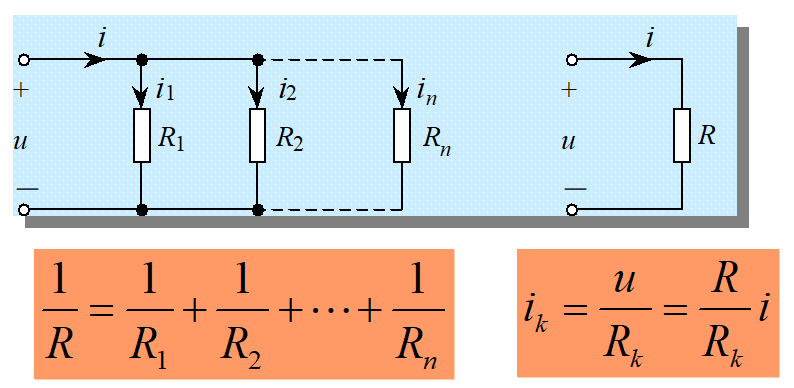

并联： 并联电路实现分流，n 个电阻并联可等效为一个电阻。

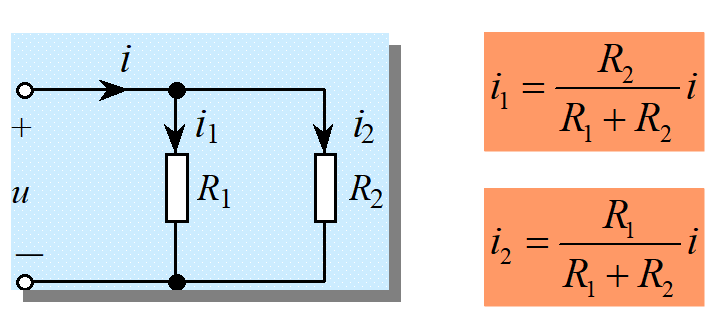

当两个电阻并联时：
