基尔霍夫电流定律-电路基础知识
基尔霍夫电流定律( KCL)(Kirchhoff’s Current Law)
KCL 对于任一集中参数电路,在任一时刻,流出(或流入)任一节点的电流代数和等于零。 记为:
注意: 流出节点的电流为正,流入节点的电流取负。

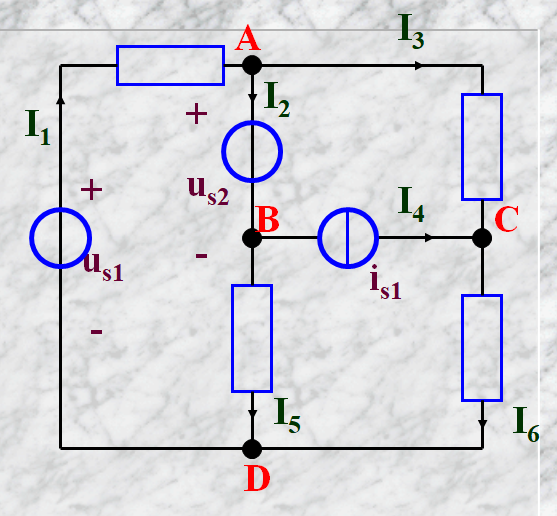

KCL方程:
节点A: - I1 + I2 + I3=0
节点B: - I2 + I4 + I5=0
节点C: - I3 - I4 + I6=0

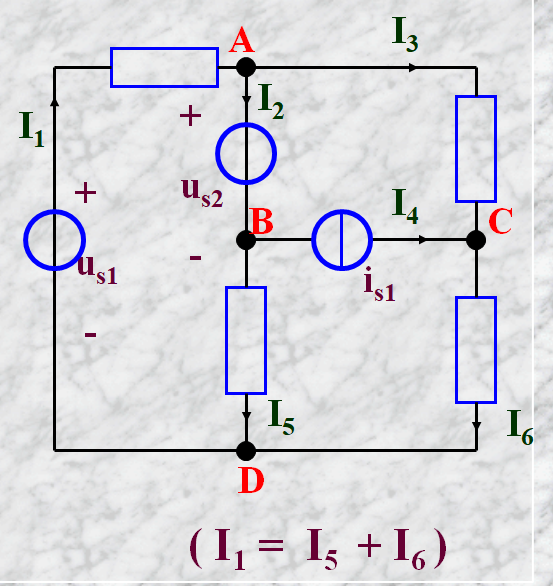

节点D: I1 – I5 - I6=0
