点检橡胶履带板(橡胶履带板规格车辆)

如果橡胶履带板转变为如下状态则需要修理或加以更换，请委托本公司的销售代理商维修、更换。

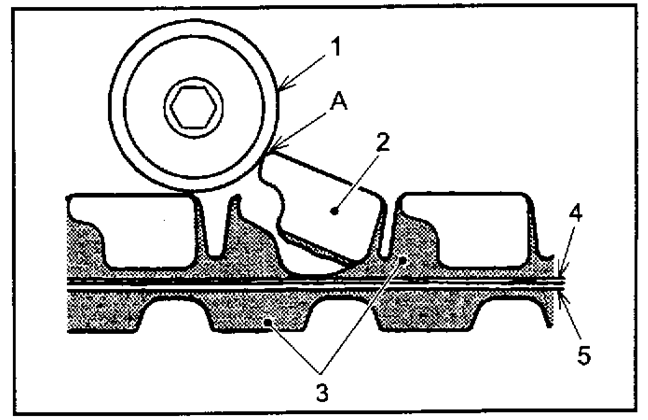

       1．承重轮

2．橡胶履带板

3．凸板

4．钢丝帘线

       5．钢芯

凸板的高度

1．凸板的高度(A)会因为磨耗而降低，导致牵引力下降。如果低于(A)5mm则请更换新品。

2，凸板被磨耗，履带板内部的钢丝帘线外露2个链节以上时则请跟换新品。

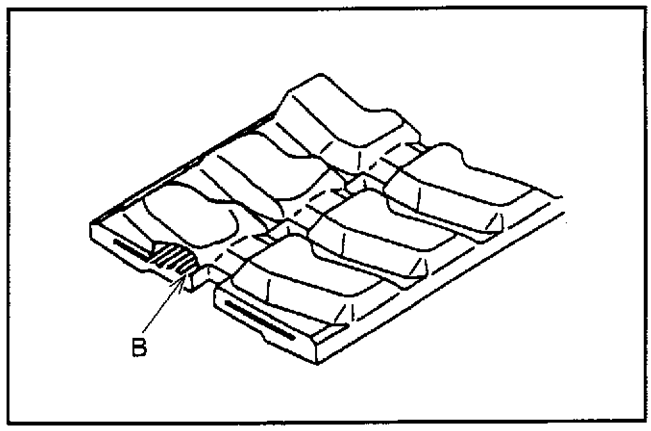

钢丝帘线的切断

如果凸板磨耗，单边的钢丝帘线(B)被切换一半以上时，请更换新品。

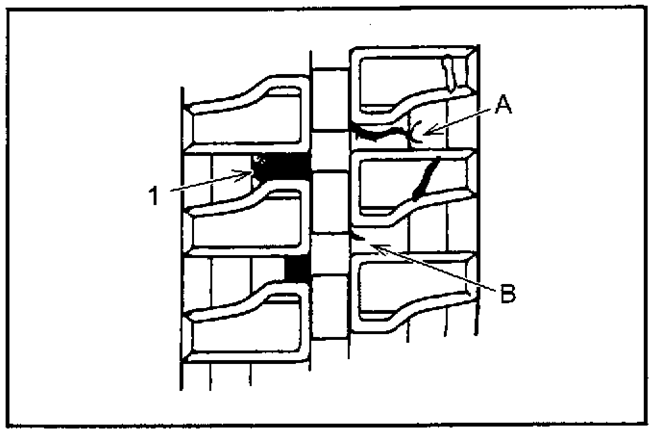

橡胶履带板的裂纹

如果橡胶履带板的凸板间产生裂纹(A)，且裂纹长度超过60mm时请进行维修。但是，如果伤口较小(B)却可以看见内部的钢丝帘线(1)时，请尽快维修。

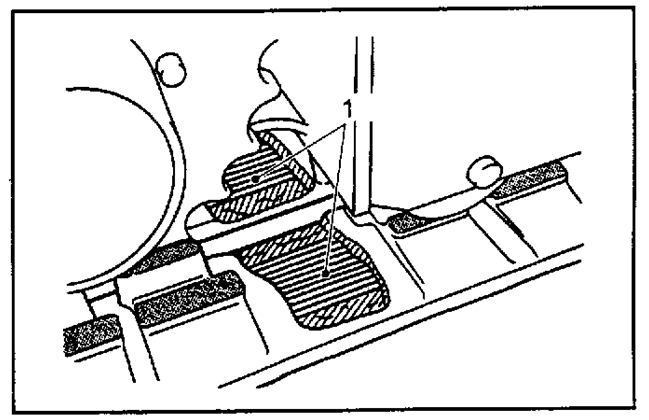

橡胶履带板的钢芯脱落

因为橡胶履带板的使用方法，即使在凸块(外侧)无外伤和磨耗的状态下，钢芯侧(内侧)也可能因为滚轴和导向轮、驱动链轮碰撞和磨耗导致磨减，直至钢芯脱离。

       1．承重轮

2．钢芯

3．橡胶

4．帆布

5．钢丝帘线

A．因撞击而导致的损伤

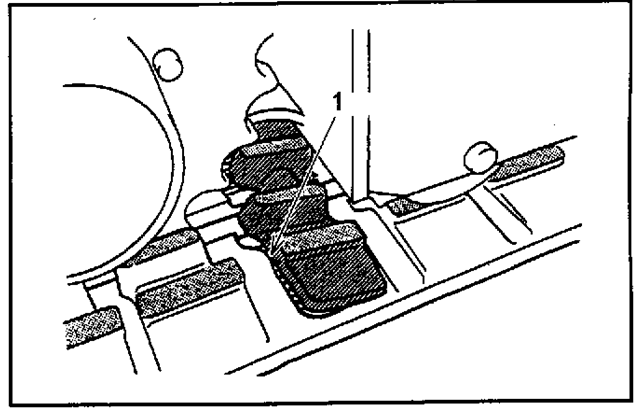

1．即使是橡胶履带板的钢芯(1)有任何一处脱离均请更换新品。

2．如果在橡胶履带板上产生使钢芯(1)外露的裂纹则请更换新品。

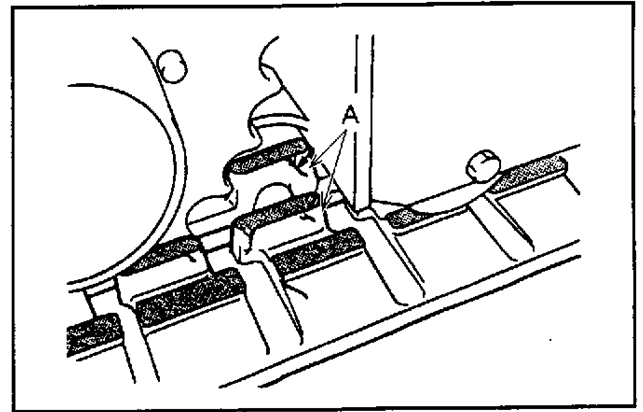

3．钢芯接触滚轴的部分产生裂纹(A)时必须加以维修。

· 使用被禁止的方法使用橡胶履带板会导致钢芯容易脱离。

· 请参考橡胶履带板的操作3-29，理解橡胶履带板使用上的禁止事项。
