液压软管和配管接头的组装-挖掘机点检整备篇

液压软管和配管接头的组装

软管配管的接头部位使用以下2种类型。

A．金属接头

在连接器(T型接头、弯管接头)和软管的开口部位使用金属压接密封。注意不要损伤设定面并进行拆卸组装。

1．软管

2．管接螺母

3．连接器

A．设定面

B．软管口金属压接面

C．接口压接面

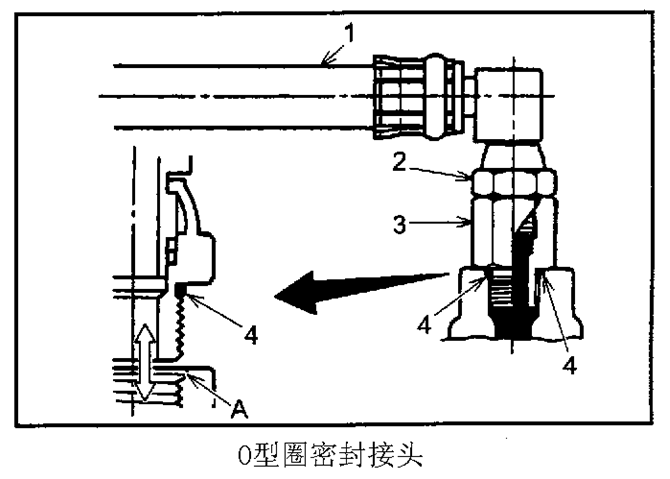

B．O型圈密封接头

O型圈装配在软管口的金属零件中，密封接头部位的液压，防止漏油。

各液压软管配管接头的紧固扭矩取决于软管口的金属零件的弹簧直径的大小。即使在液压机械组件的定期点检时间前，发现软管配管接头有异常情况时，请注意以下项目并进行修理或更换。

1．软管

2．管接螺母

3．连接器

4．O型圈

A．接口压接面

B.1  O型圈部位

1．再次组装时，O型圈必须更换新品。

2．因管接头松缓产生漏油事件时，不能仅仅拧紧管接头，而应更换新的O型圈并确认O型圈是否正确安装于密封面，然后拧紧。

3．不要使用虽然使新品却已经损伤、老化的O型圈。另外，如果使用正规产品外的O型圈，即使尺寸相同而材质或硬度不同也会造成漏油或使液压机械寿命显著下降。

B.2  接头部位

1．在组装时请充分注意不在软管、管道及液压机械类的O型圈槽面或密封面造成打伤。使用有损伤的产品会造成漏油。

2．请注意安装时不可混入杂质或粉尘。挟带异物组装是造成漏油的原因。

B.3  软管部位

1．请勿在软管弯曲、缩小弯曲半径的状态下安装。否则会缩短软管寿命。

2．清洗干净软管、管道及液压机械类的接头部位和它周围后，完全清除清洗液，待干燥后安装。另外，请在螺丝部位擦上充足的油脂后安装。
