1.       活塞杆直径的计算

d=D[(φ-1)/φ]1/2

式中:

d——活塞杆直径(厘米)

D——缸筒内径(厘米)

φ——液压缸往复运动速比,一般采用2,1.46,1.33,1.25,1.15等数值。

活塞杆直径计算后,应按标准值圆整。

活塞杆、柱塞外径系列参数

10

12

14

16

18

20

22

25

28

32

35

40

45

50

55

63

70

80

90

100

110

125

140

160

180

200

220

250

280

320

360

400

450

500



2.       活塞杆纵向弯曲强度的校核

液压缸的纵向弯曲强度与液压缸的安装形式,活塞杆直径和长度有关。当活塞杆直径D与液压缸的安装长度L之比D/L超过1:10时,必须进行纵向弯曲强度的校核。

在没有偏心载荷和挠曲的情况下,纵向弯曲强度的临界载荷有等截面和非等截面两种计算方法。

1)      等截面计算法

    当细长比L/K≥m·n1/2时

Pk=nπ2EI/L2  (欧拉公式)

若活塞杆为实心杆并使用钢铁材料时,则上式可简化为

Pk=1.02nd4·106/L2  (欧拉公式)

式中:Pk——活塞杆纵向弯曲破坏的临界载荷(公斤力)

      L——活塞杆安装长度(厘米)

      K——活塞杆断面回转半径(厘米),实心杆K=d/4;空心杆K=(d2+d02)1/2/4 其中d0为活塞杆内径

      m——柔性系数,钢一般取85

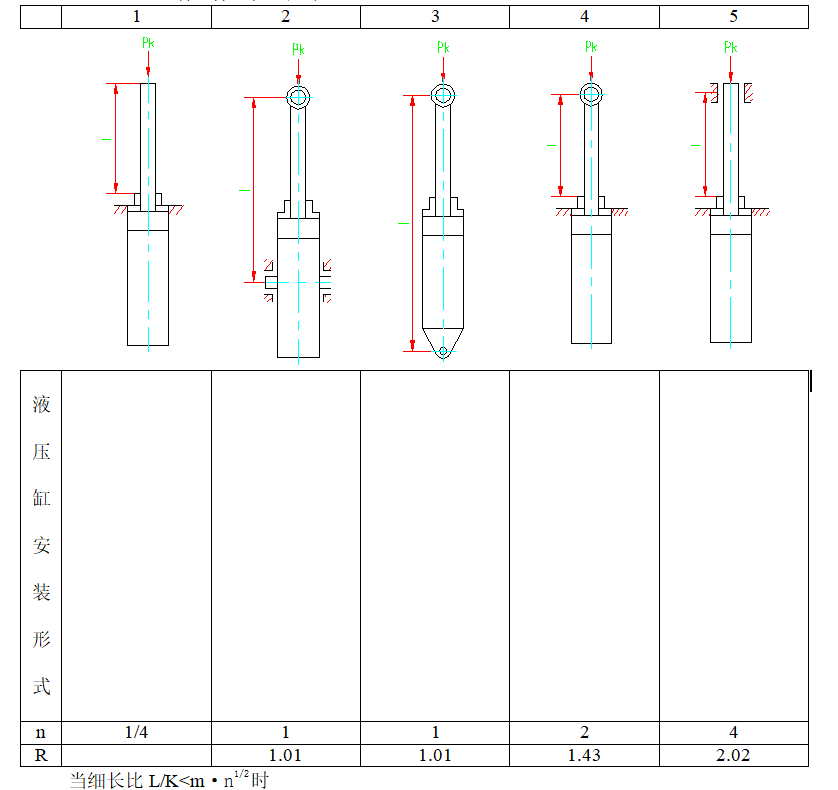

      n——末端系数,见下表

      E——材料弹性模数(钢取E=2.1×106公斤力/厘米2)

     I——活塞杆惯性矩,实心杆I=πd4/64;空心杆I=π(d4-d04)/64

      d——活塞杆直径(厘米)


                    Pk=fA/[1+a/n·(L/K)2]  (公斤力)

式中:f——材料强度实验值,钢取f=4900(公斤力/厘米2)

      a——实验常数,钢取a=1/5000

1)      非等截面计算法(该计算法所得数值近于实际情况)

活塞杆纵向弯曲临界值按下式计算

Pk=kπ2EI/L2 (公斤力)

式中k为形状系数(不是欧拉公式中的末端系数),可从《设计手册》中查找。

一般在实际使用时,为了保证活塞杆不产生纵向弯曲,活塞杆上的实际压力P要比稳定极限力Pk小,其关系为

P≤Pk/nk

式中:nk——纵向弯曲强度安全系数,一般取nk =2~4

1.     活塞杆的材料  活塞杆一般使用35、45号钢等材料,对冲击振动很大的液压缸,活塞杆也可以使用55号钢或40Cr等合金材料。一般采用棒材,尤其是冷拉棒材。

2.     活塞杆的技术要求  活塞杆一般采用D4/dc4级配合精度,椭圆度和锥度不大于直径公差的一半,弯曲度在500mm长度上不大于0.03mm。安装活塞的轴颈与活塞杆外径的不同心度不大于0.01mm,轴肩对活塞杆外径的外圆摆差在100mm上不大于0.04mm。光洁度一般在8~9级。
