点检、清扫、更换空气滤清器滤芯

使用压缩空气时，请佩戴护目镜或风镜。

· 空气滤清器堵塞灯亮时，请点检、清扫或更换滤芯。但是如果滤芯破损、外壳密封等损伤时空气滤清器堵塞灯不亮。

· 请勿拆卸下内侧滤芯清扫，否则会导致杂质混入，引起发动机故障。

· 清扫、更换滤芯时，请注意在拆卸下滤芯后，为了防止灰尘进入，请用干净的布遮盖发动机吸气口。

外部滤芯的清扫和更换

· 清扫：监视面板报警灯亮时

· 更换：清扫6次后或经过1年后。

外部滤芯

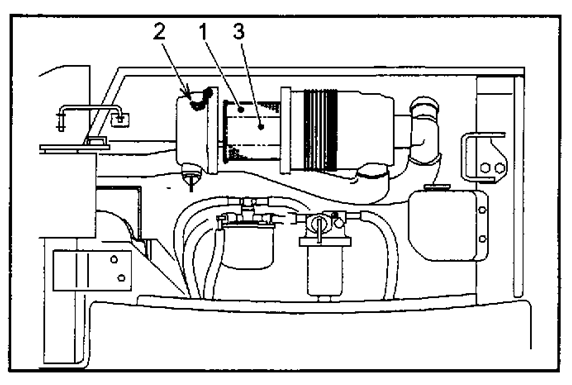

1．请拆卸下空气滤清器盖子的两处管夹(2)。

2．请将外部滤芯(1)从外壳中取出。

3．请清扫外壳的内侧。

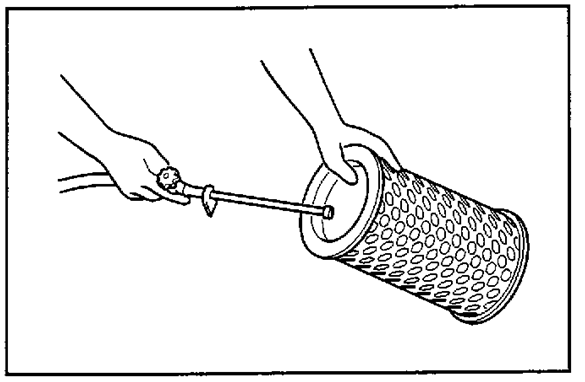

4．请沿着滤芯(1)的内侧和外侧的折痕，以0.7MPa{kgf/cm²}以下的压缩空气上下吹动，吹去堵塞的灰尘和杂质。

5．清扫后，使用电灯检查滤芯(1)的内侧的较薄部分、小孔和密封有无损伤。如有必要则请更换新品。

     6．请将外部滤芯(1)安装到外壳中。

7．请将吸气侧的盖子的“TOP”标记朝上，使用两处管夹(2)安装盖子。

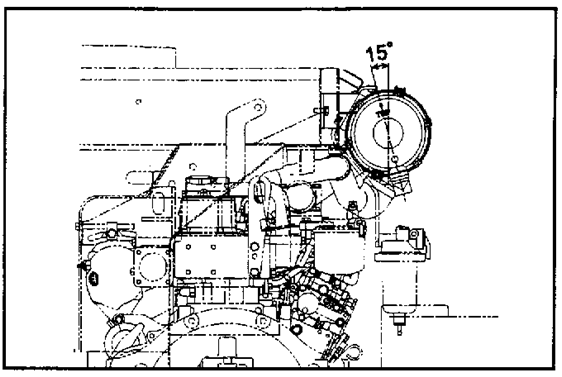

安装盖子时，为了避免和内部软管碰撞，请使“TOP”位置距离发动机侧15°安装。

安装O型圈时请注意。如果混入水则会引起发动机故障。

8．如果清扫后不久，监视面板的报警灯亮时，外部滤芯的清扫次数即使在6次以内，也请更换新品的滤芯。

内部滤芯

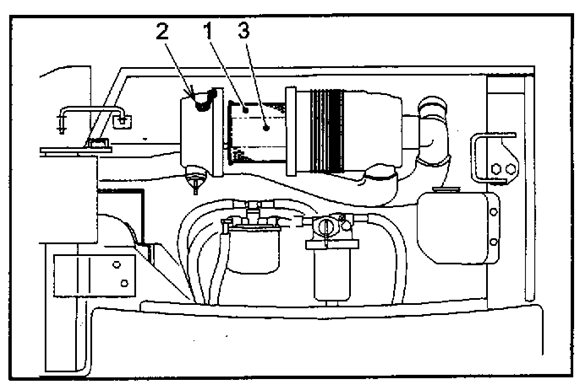

1．请在拆卸下外部滤芯(1)后拆卸。

2．请安装新品的内部滤芯(3)和外部滤芯(1)。请将吸气侧的盖子的“TOP”标记朝上，使用两处管夹(2)安装盖子。

· 安装盖子时，为了避免和内部软管碰撞，请使“TOP”位置距离发动机15°安装。

· 安装O型圈时请注意。如果混入水则会引起发动机故障。

　 双滤芯规格的机械请勿将内部滤芯清扫后重新使用。

　 内部滤芯必须和外部滤芯同时更换。
