液压机的平衡回路

立式放置的液压缸和垂直运动的工作部件往往会因自重而下滑，为了防止发生这种现象，可以采用平衡回路。

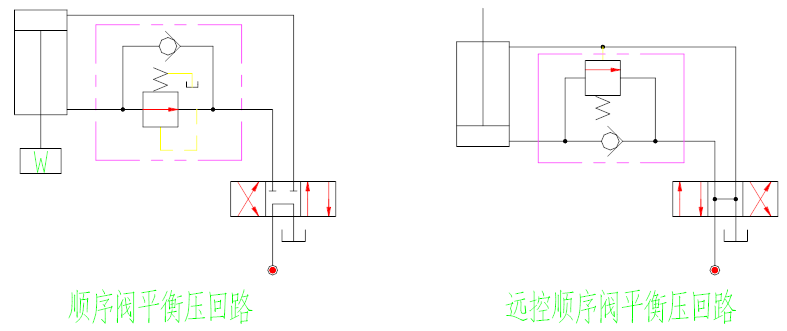

1. 顺序阀平衡回路

用于平衡回路的顺序阀也称为平衡阀。顺序阀设置在液压缸下腔与换向阀之间，由于顺序阀的调定压力大于由液压缸系统自重产生的油压力，因而液压泵停止供油后液压缸活塞不会因自重而下滑。回程时压力油经单向阀进入液压缸下腔。液压机，组合机床及其它立式机床多采用这种回路。

1. 远控顺序阀平衡回路（如上图）

它适用于平衡重量变化较大的装置，如起重机、提升器等。它的遥控口与液压缸上腔相通，顺序阀的调定压力受上腔液压力的控制。当换向阀切换到右端位置时，压力油通往液压缸上腔，同时分出控制压力油通入顺序阀遥控口，使顺序阀导通，下腔回油，活塞下降。在液压缸下行时，如因重物作用使下降速度过快，那么液压缸上腔压力必然降低，于是远控顺序阀关闭，防止活塞下降过快。换向阀处于中间位置时，上腔迅速卸压，远控顺序阀立刻关闭，液压缸停止运动。这种回路能平衡任何重量的负载，但它的平稳性较差。
