先导阀的油路过滤器及电磁阀的串联过滤器的清洗

· 液压回路通常有内压。在内压释放前请勿进行检查·整备作业。

· 释放液压油箱的内压时，请从油箱盖子上面推开阀门释放液压油箱内的压力。

· 由于溢出的液压油会成为产生火灾的原因，所以请擦拭干净。

对于左右的操作用及行走用先导阀的“P油口”和电磁阀的“P油口” ，被安装了带过滤器的连接器。如果这些过滤器上面黏附有灰尘的话就会造成液压油的流动困难。另外，如果阀门内进入了灰尘也会造成故障，所以请定期取下进行清洗。

1．请在停机状态下将乘降切断式安全锁定杆调到“锁紧位置” ，停止发动机。

2．参考“液压油·液压系统的内压释放”4-16，进行液压回路的排气。

3．拧松2个操作箱的螺栓（3）取下保护装置。

4．先取下先导阀(4)的“P油口”所连接的软管(1)，再取下带过滤器的连接器(2)。拆下后请将堵头安装到油孔上防止异物的混入。

5．对于过滤器上粘着的灰尘请使用轻柴油或者喷吹空气进行清洗。

6．检查O型圈(5)，如有伤痕等时请进行更换。

7．清洗后请按照3和4相反的顺序进行组装。对于连接软管的拧紧扭矩请参考4-14。

接着拆下电磁阀(6)的串联过滤器进行清洗。

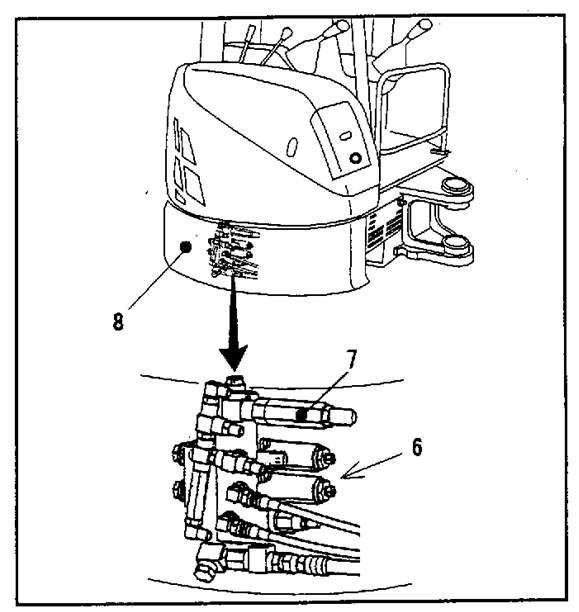

8．请取下右侧保护装置(8)。

     9．取下软管后，从电磁阀(6)所连接的T形接头上取下串联过滤器组件(7)。取下后将T形接头和软管的油孔用堵头塞住。

10．取下套管(7a)和油口(7e)后，使用螺丝刀将滤网(7b)取下。

11．用轻柴油或者喷吹空气清洗滤网(7b)。

也请清洗套管(7a)内侧。这时，检查O型圈(7d)，如有划伤请更换新品。

12．使用螺丝刀将滤网(7b)安装到油口(7e)后，请把它安装到串联过滤器套管(7a)上。

拧紧扭矩：59～78 N·m{6～8kgf·m}

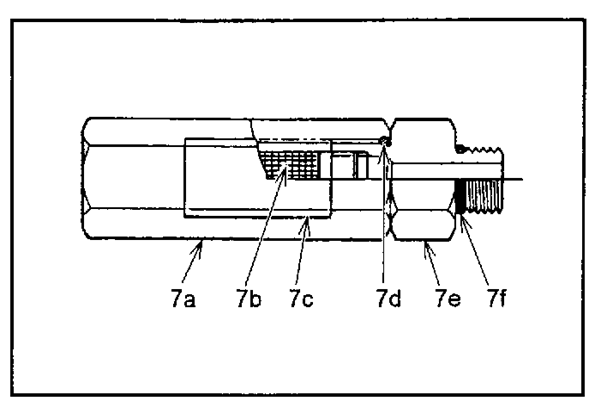

7a．套管

7b．滤网

7c．标签

7d．O型圈

7e．油口

7f．O型圈

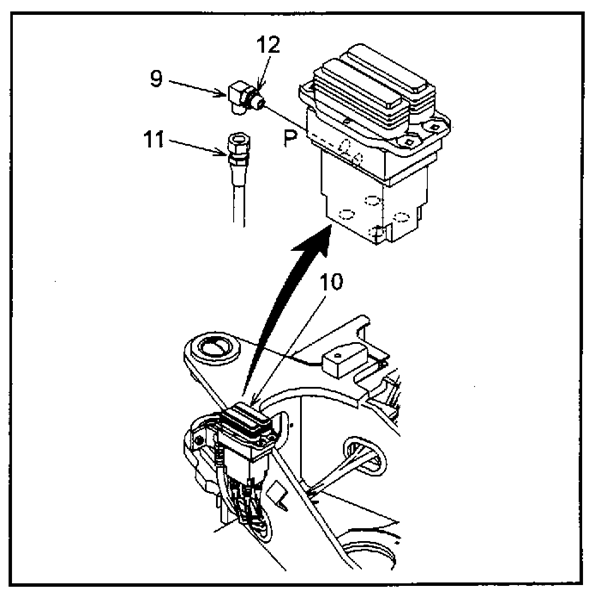

13．取下堵头，将串联过滤器组件(7)安装到电磁阀(6)的T形接头上，再安装软管(1)。接着取下行走专用先导阀(10)的带过滤器的弯头(9)并加以清洗。

14．先取下先导阀(10)的“P油口”所连接的软管(11)，再取下弯头(9)。取下后，请将油孔用堵头塞住防止异物的混入。

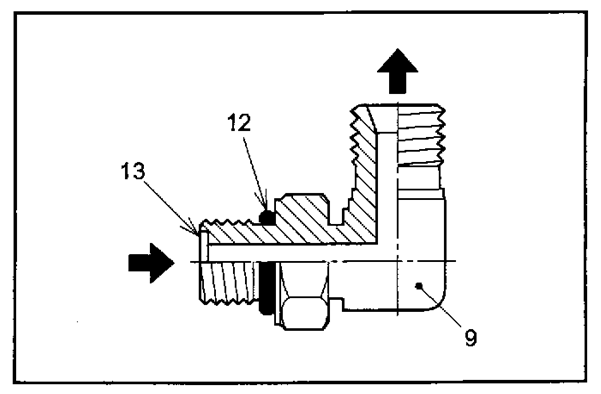

15．对弯头(9)的内侧所积存的灰尘和污垢物，请从过滤器(13)的安装侧开始使用轻柴油或者喷吹空气进行清洗。

16．检查O型圈(12)，如有划伤请进行更换。

17．清洗后，请按照和拆下时相反的顺序进行安装。接头软管的拧紧扭矩请参考4-14。

18．请将底板、活动护板等取下来的部品按照原样安装。
