更换液压油箱的油及清洗吸油滤网-挖掘机点检整备篇

更换液压油箱的油及清洗吸油滤网

1．请将排水堵头(1)向左右履带之间旋转。

2．请取下右侧挡板(7)。

3．请参考“A．回油滤芯的更换”4-50的2～4，进行同样的作业。

4．液压油箱内的压力排出后，请在排水堵头(1)的下面放上接油用容器(8)。使用螺丝扳手(27mm)拧下排水堵头(1)将液压油排出。

5．请拧紧排水堵头(1)。

拧紧扭矩：73.5±5N·m{7.5±0.5kgf·m}

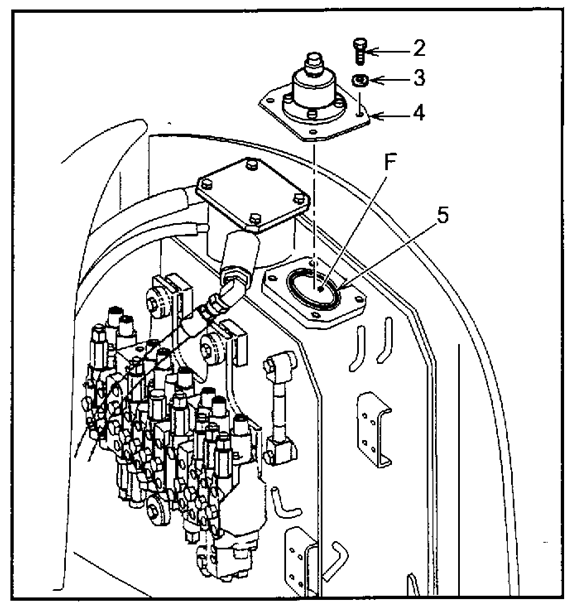

6．请取下油箱上面的平头螺丝(2)、锁定垫圈(3)及油箱盖(4)。

7．检查O型圈，如有损伤请更换。

· 取下排水堵头(1)时，请注意不要碰触排油。

· 请注意不要将平头螺丝掉入油箱里。

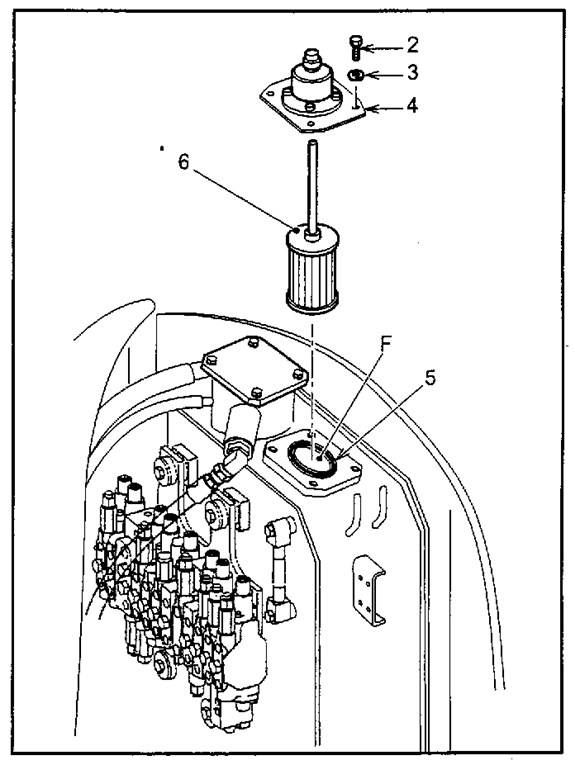

8．请取出吸油滤网(6)。

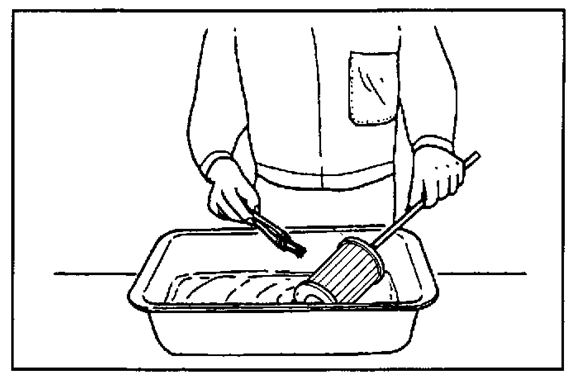

9．将吸油滤网(6)所黏附的灰尘等清除，使用干净的轻柴油或者清洁剂进行清洗。充分进行干燥后，请检查滤网。滤网(6)如有损伤请更换新品。

10．检查滤网(6)底部和O型圈，如有磨损或损伤请更换。

  11．安装，插入吸油滤网(6)进行组装。

12．参考“添加油脂一览表”4-9，从加油口(F)向液压油箱内加入规定量的液压油。

13．使用平头螺丝(2)、止动垫圈(3)将箱盖(4)安装上。

拧紧扭矩：

23.5±1.98N·m{2.4±0.2kgf·m}

14．请将底罩安装在正常的位置上。

15．起动发动机以低速空转形式运转数分

钟(5～7)后，进行各油缸伸缩及转动操作，回到液压油位检查状态，停止发动机检查油量，如果油量不足则按标准补足。
