运行条件对柴油发动机燃 烧的影响
1.5 运 行 条 件 对 柴 油 机 燃 烧 的 影 响
柴油机燃烧速率,即压力上升的速率,主要取为于燃烧 室和喷射系统的设让。事实上,这些零部件的计算与实际出 人很大,因此要总结出这种类型发动机的发展趋势,比总结 火花点火发动机要困难得多。火花点火发动机在设计上变化 较少。因此,下面所述的影响,只能作一般性的指导。
1.5.1 喷油正时
对柴油机运行来说,燃烧过程的适时十分重要。实际 上,要获得最大平均指示有效压力 (IMEP) 和最大效率, 应该把喷油正时调整到使高峰压力在上止点后15°左右。
些上止点包括到延迟期以内,则有最短的发火延迟一— 提早或稍迟的喷射,都将增长发火延迟。
提前喷射将使压力上升速率急剧增高,此时,伴随着活 塞的同心运动,出现较长的发火延迟。继之,在上止点前、 上止点或上止点稍后的位置发生速燃期(长延迟使速燃期的 出现,由上止点前的一种正常情况,增变为上止点附近的三 种情况—校注)。
迟喷射也将使速燃期的压力上升速率删增—这也是由 于长延迟造成的。此时,既使紧跟若出现速燃,速燃期也要 随活塞快速下降,离开上止点较长一段距离后才发生。
1.5.2 发动机速度 发火延迟时间(指燃烧第一阶段——校注)与发动机速 度无关。但发火延退角则随速度而变化,囚此发动机速度对 压力一曲柄转角特性可能有明显的影响。然而,其他的因素 也随发动机速度而变化。例如:容积效率,喷射特性等等。因此发动机速度的单值效应受到这些因素的影响。
在多数情况下,速度增加将使压力上升的速率和最大压 力增高,这样也就对高速柴油机的发展造成了困难。为了避 免发火延迟角变得太大,在高速发动机上规定使用发火质量 高的燃料(减少发火延迟期)。
1.5.3 燃空比
除了在燃空比很低的情况下,压力上升的最大速率才稍 有降低外,最大压力将随燃空比的减少而平稳地下降。
在全部的燃空比中没有低限,似乎是受燃烧性能的影 响 — — 图为当局部燃空比在通常的可燃范围内(7:1到 21:1)时,燃烧将在一些小单元中进行。当总的燃空比非 常低时,也就是用少量燃料来维持良好的喷射特性,实际上 是困难的。
然而最大燃空比的实际限度是根据不完全燃烧而产生的 排烟来规定的——称为(排气)烟度极限。这是因为相当一 部分的燃料馏分由于不能获得形成燃烧所必须的氧,流过气 缸而未燃烧——即混合不良。测量柴油机燃烧系统质量的最 好办法之一就是在相应燃空比情况下,通过烟度作出判断。 燃料一空气比值越高,混合过程就越好,平均有效压力也就 越高。
下.5.4 压缩比 (C.R.)

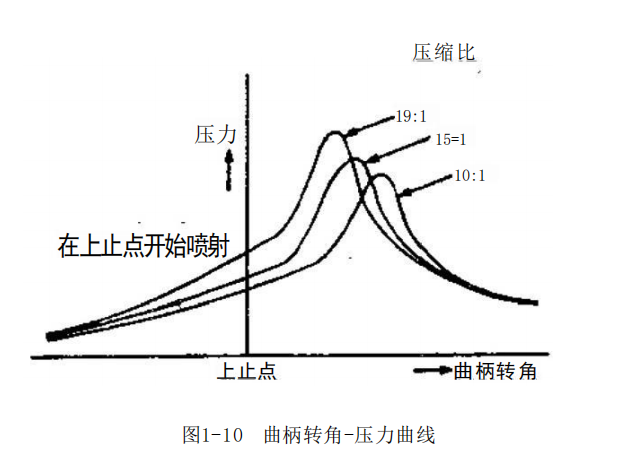

图1-10所示为当喷射时间、速度和燃料质量不变时,压 结比对压力-曲柄角的典型影响。发火延迟期随压缩比的提 高丽减少。
实际上,压缩比越高,发动机的摩擦、泄漏和起动时要 求的扭矩越大。因此柴油机设计者们往往采用能满足起动和 现有燃料运行相一致的最低压缩比。
1.5.5 发火延迟期的计算和控制
就压力上升的速率和由此而产生的燃烧噪声而论,发火 延迟期是一个重要的囚素,因此在多数情况下,试验的目的 是直接针对减少发火延迟时期。如果汽化的速率保持恒定, 那么压力上升的速率与发火延迟期成线性关系(即:当发火 延迟期变长时,压力上升的速率将增加)。
设 I.d.= 发火延迟时期=F (十六烷值CN, 指数式温 度 t, 压 力p, 速 度x 以及混合比和燃料性能等)。 希平斯基 (Shipinski)[18] 提出了下列关系:
沃尔弗 (Wolfer[1,287 提供了另一种算法:
上式中p 是指大气压力,而:是指在发火点上的开式绝 对温度。根据限定的试验数据来看,二者之间是近似的关 系。下面指出减少发火延迟期的方法:
(i) 使用一个废气涡轮增压器,迫使更多的空气进入气 缸,这就减少了发火延迟(并增加了输出功率)而且发动机 运转平稳,不过,从另一方面来看,热应力和机械应力可能 大大增加。 (ii) 另一种方法是用一个空气压缩机把一些石腊馏分压 榨脱蜡油或气体油(粗柴油)喷射(或喷雾)到进气管内, 以达到减少发火延迟期的目的——亦称为“熏”。
(iii) 压力上升的速率与延迟时期所喷射的燃料量有关。 在延迟期间,最好是喷射少量的燃料,这样才可能获得准时 的“引燃喷射”。
(iv) 对进气歧管设置在排气歧管上方的特殊布置形式: 可能导致整体的进气温度上升1℃,相应压缩终了温度上 升2.7℃。所增加的进气温度的极限是根据容积效率来确定 的
