柴油发动机燃烧室的设计

柴油发动机燃烧室的设计

在柴油发动机燃烧过程中,必须加以控制,以避免气缸 压力过高和压力上升速率过快。同时整个燃烧过程应在瞬间 完成,以便让所有的燃料基本上能在膨胀行程的初期燃尽。 为了达到这些目的,可将柴油机燃烧室分为两种类型:

(i)开式或直接喷射式柴油机燃烧室 (D.I.):

(ii) 分隔室式,预燃室式或间接喷射式发动凯燃烧室

与开式燃烧室的设让结构不同,预烧室式柴油机燃烧室 分成两腔或更多腔,各腔之间有喉管状节流通道,通道非常 小,以致在燃烧过程中,腔与腔之间产生相当大的压力差。

1.4.1 直接喷射式 (D.I.) 发动机骤烧室

在D.I. 的燃烧过程中,燃料和空气混合完全取决于喷 雾性能以及空气运动,而不太受燃烧过程本身的影附。这种类型的发动机对于喷雾性能十分敏感,必须仔细调整以保证 能迅速混合,通常要求喷束细分和高喷射压力。喷雾与空气 的混合一般依靠涡流(与进气成切线所产生的)或挤压,它 们是在活塞顶部一个微小空间中产生的一种空气运动。

开式燃烧室的高速柴油机要求用高发火性燃料。如果不 改善燃料的发火性,则在高转速下会增大发火延迟角。

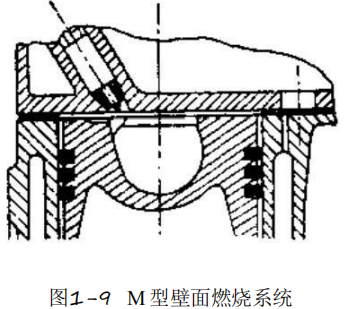

图1-9所示为德国奥格斯堡一纽伦堡机器制造厂 (M●A。 No) 的 M型壁面燃烧系统,经优选后能提供更大的旋流和 混合以确保完全燃烧。它的基本原理是:在进气行程期间, 螺旋式进气口使空气在气缸内产生高速旋转运动,燃油碰击在燃烧室的壁上,并在该处散 开,形成一层薄膜,这层薄膜 将在可控条件下汽化。燃烧室 内的热空气形成火焰旋风。扫 过燃油薄膜,逐渐把它从壁上 一层一层剥下,并完全燃烧, 一束供冷却用的机油喷注射向 燃烧室背面,以保持整个循环 期间的可控状态。


1.4.2 间接喷射式(1.D.1.) 发动机燃烧室

这类燃烧室主要用于高速、小型发动机,因为它们能克 服开式燃烧室的某些缺点。主要有下列特性:

(i) 预燃室空间的旋流速度极高(通过节流通道),能 保证高速混合;

(ii)能迫使燃烧的第一阶段和第二阶段在预燃室里进 行,因预燃室结构刚度很高,以至在这个空间里能够承受的 压力和升压速率,远比在活寒上方的空间里所允许的高;

(iii)燃烧过程的初期阶段可使混合过程大大加快。由 于空气不足,在高燃空比情况下,预燃室里燃烧不完全。燃 烧初期产生的高压把尚未燃烧的燃料喷出,连同初期燃烧的 产物一起,以非常快的速度进入燃烧室主腔。这样就在活塞 上方的空间里与空气产生快速混合;

(iv) 预燃室的壁通常很热,这样就人大缩短了(发火) 延迟期;

(v) 由于上述原因,发火性差的燃料也能使用;

(vi) 单孔式喷嘴也能使用;

(vii) 能使用高燃空比而不冒烟。

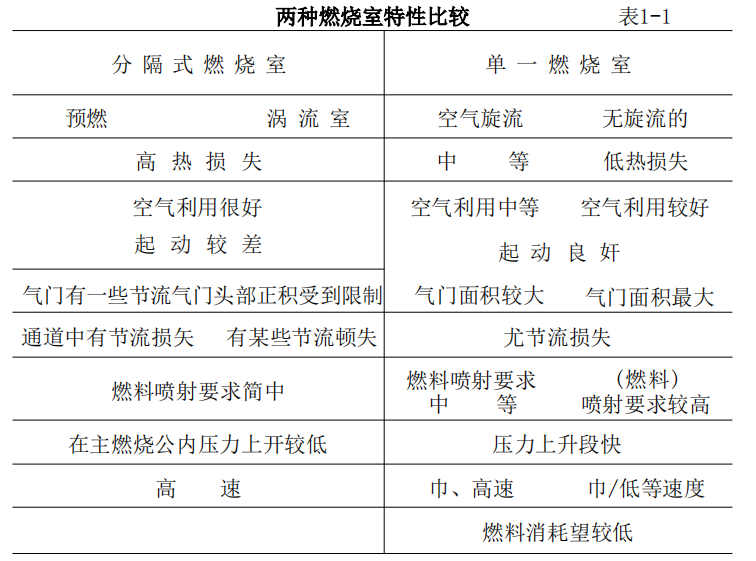

本森 (Benson) 和怀特豪斯 (Whitehouse) 把直接喷 射式发动机 (D.I.) 和间接喷射式发动机 (I.D.I。) 燃 烧 室特性概括如表1-1:
