柴油发动机的基本类型
对通用柴油机基本类型的工作过程重新分类,看来是有 必要的:对于单缸或多缸发动机,按活塞行程分为四或二冲 程,按活塞作功方式分为单动式和双动式(指活塞的两头都 作功一—译注)。在汽车界,最常用的是直列式,四缸或六 缸四冲程发动机。
1.2.1 四冲程柴油机
a)进气,空气被吸人气缸,
b)压缩,空气被压缩并变热,
c) 喷射,雾 状燃料进人热空气户点火及燃烧。高压力推动活塞下行,
d) 排气燃烧 后废气被排出
图1-5为四冲程柴油机运转程序,当活塞下行使气缸容 积增大时,进气阀开启,空气被吸入气缸中。 进、排气阀关闭后,活塞压缩空气,空气温度升高。当活塞几乎到达气缸最小容积位置上止点 (T,D.C.) 时,燃 料以细散状态喷入燃烧宣的热漩流空气中。经过短暂的延迟 期后发生点灭,燃气压力急剧上升并产生压力波。 当活塞移动至气缸最大容积位置下止点 (B.D.C.) 时 , 燃气压力对活塞作功完毕。在膨胀或作功行程的过程中,燃 气温度和压力下降。 当活塞接近下止点时,排气阀开启。在活塞向上止点运 行的过程中,气缸中的燃烧生成物通过排气阀排出,当活塞 接近上止点时,进气阀再开启,于是进入下一个循环。 发动机曲轴每转动两转,即完成一次四行程循环。
1.2.2 二冲程柴油机
见图1-6,当气缸壁上的进、排气口未被活塞覆盖时,空气从扫气通道经进气口进入气缸,同时气缸内废气经排气 口排出。 活塞移动,减少气缸容积,并关闭进、排气口,空气被 压缩;燃料喷射并自发着火。 随着活塞移动,气缸容积增大,燃气做功。活塞运行至 接近气缸最大容积时,排气口和进气口相继露出,又开始下一个循环。 曲轴每转动一转,完成一次二行程循环。
1.2.3 多种燃料柴油机
设计这种柴油机主要是供军队使用。但对一般柴油供应 不足地区的民用车辆也是有意义的。 通常,这种发动机是增压、对置活塞二行程式,其运转 条件是按容易获得的多种液体燃料(如柴油,汽油和煤油 等)进行设计的。 多种燃料发动机的燃烧室,必须能使用性能相差较大的 一些燃料,同时也要对空气流动和压缩过程中绝热损失做精 细考虑。 这里有必要将柴油机与汽油机主要优缺点进行比较。
1.2.4 与汽油机比较柴油机的有利因素
(a) 由于压缩比较高,因此有较低的比油耗;滑行时不 消耗燃料,怠速燃料消耗也很少。 (b) 因每缸供给等量燃料,故每缸的功率输出等同。同 时,气缸间压力变化亦小。
(c)由于无化油器,换气节流限制很小,因此低转速时 有较高的扭矩。
(d) 由于燃气作功(膨胀)行程较长,故排气温度较低, 汽油机平均排气温度约900℃,而柴油机约550℃。
(e) 废气中一氧化碳含量低,汽油机为3%,而柴油机 仅为0.2%。
(f) 与汽油相比,柴油的易燃性极小,故着火危险性也 低。
1.2.5 柴油机的不利因素
(a) 空气利用率较低,其原因是为了要保证完全燃烧,需要供给过量空气,结果,单位气缸工作容积的平 均有效制动压力较低。因此,要达到给定的输出功 率,通常要求柴油机有较大的气缸尺寸。
(b) 气缸最高压力值较高,随之扭矩波动范围较宽,因 需要坚固和较重的零件。结果减低了功率、重量之比。
(c) 噪声较高。不过重新设计后可能使其减弱。
1.3 柴油机的燃烧

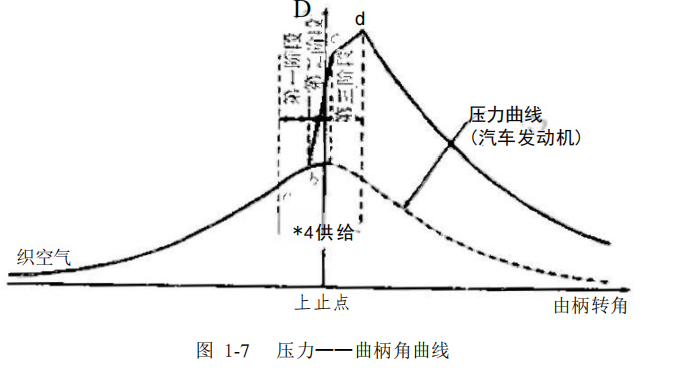

在一个运转的柴油发动机中,其连续发生的瞬时燃烧过 程,基本上可以通过如图1-7所示的压力 曲柄角图来表 示。
在a 点上,喷油器开始把燃料喷入燃烧室,经过有限时 间 (a、b), 油滴达到点火温度,这时,在第一阶段喷人的 大部分燃料自燃点火,从而使b 点的压力急剧上升(第二阶 段)。在第三阶段,其余喷人的燃料一进入燃烧室就立即燃 烧掉。
用理想循环作为参考进行分析,可以看到,如果所有的燃料在第二阶段(在定容下)燃烧,就会产生最大的热效 率,当然,实际上这种燃烧会加大发动机的振动和噪声。
由于输出功率靠调节喷入燃料量来控制,因此,在有效 压缩比几乎保持不变的条件下,将产生最好的部分负荷效 率。
图1-7所示的传统的柴油机压缩压力和燃烧压力图已被 证明是一种令人满意的形式,其将瞬时燃烧过程大致分为三 个主要阶段。
第一阶段:在这一阶段中燃料喷雾进入气缸内的热空气 中,油摘被加热,然后汽化。汽化的燃料与空气混合,因而 可燃混合气在发火延迟后即准备燃烧。这就是说,在上述过 程中,燃料和空气混合引起了物理和化学变化。事实上,这 一阶段是十分重要的,因为它是所谓的柴油机‘爆震’的基 础。这是众所周知的发火延迟期。
第二阶段1 在第一阶段喷人并准备燃烧的燃料立刻开始 燃烧,并产生典型的柴油机燃烧爆震。该爆震是由于在发火 延迟期积聚起来的燃料突然燃烧,使压力急剧上升而引起 的。 由此可见,第二阶段实际上是根据第一阶段的情况来决 定的。
第三阶段:第一阶段的调制混合气燃烧完毕,接着第二 和第三阶段喷入的燃料发生燃烧。因此,第三阶段的情况是 由这一阶段继续喷入的燃料和空气的混合来控制。
一般说来,在上述阶段中所包括的过程虽然还不完全清 楚,但可分为两个部分:物理部分,燃料喷射,喷油雾化, 液体燃料穿入空气,燃料汽化以及汽化燃料与空气混合。化 学部分,发生早燃反应。大体上,早燃反应的特点是预燃氧化和碳氢化合物的热分矿或高洞分解。
更重要的是调制混合气的形成和喷射过程、如喷射时 间,喷射范围,燃油喷束的雾化,气缸中空气的密度,以及 相应的速度和温度,这些都有省重来意义。
总之,通过燃烧摄影(使用透明窗孔)和对测得的气缸 压力图的分析(使用压电式传感器),使我们能够了解到柴 油机的燃烧过程。从这些研究看来,利用简化的燃烧型式来 计算气缸内压力、周间的变化是可能的。最著名的柴油机燃 烧型式是由本森 (R.S.Benson) 提出的:
(a) 单层燃烧型式 使用林(Lyn) 方法和怀特豪斯(Whitehouse-Way) 方法。
(b) 双层燃烧型式 使用锥形的一环形的燃烧层型式和涡流壁喷射燃烧层型式。
(c) 多层燃烧型式
(d) 紊流前置型式
在所有这些型式中,最重要的出发点是要有一种适于燃 料喷射、汽化和继后点火以释放燃料能量的型式。基本上所 喷入的液体燃料,都被处置成细小油滴或喷雾束,或者是二 者的结合。在这方面,许多研究者都发表了非常有用的油滴 和喷雾燃烧理论,特别是林 (Lyn), 帕 克 斯 (P<rk3), 登特 (Dent), 迈尔斯 (Myers), 费思 (Faeth), 怀特豪 斯和本森等人。
这些燃烧形式大多数都包括有一定数量的半经验公式。 这些半经验公式是通过透明窗孔和专门的纹影法照明技术与 高速摄影C¹1)相结食、观察发动租燃烧过程得到的经验结果。

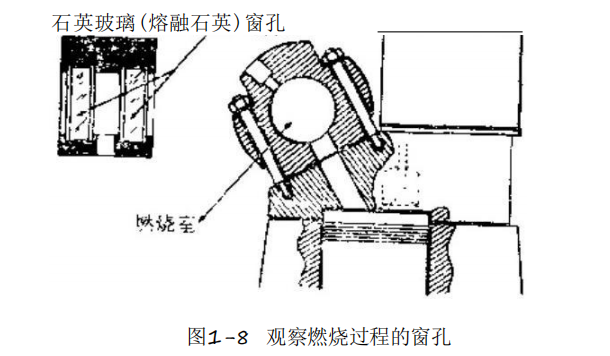

这一点已在图1-8中说明。这些研究为证实理论上已开发的 燃烧型式,提供了重要信息。
