液压泵和液压马达的配合工作特性-液压传动基础知识

一、液压泵和液压马达的配合工作特性

假设系统中无泄漏和压力损失，效率损失也忽略，泵吸油口和马达排油口压力为零。

Q=qn       n=Q/q

M=pq/2π

N=Mn

式中：

      Q——泵的输出流量或马达的输入流量

      q——泵或马达的排量

      n——泵或马达的转速

      M——泵的输入扭矩或马达的输出扭矩

      p——泵的输出压力或马达的输入压力

      N——泵或马达的功率

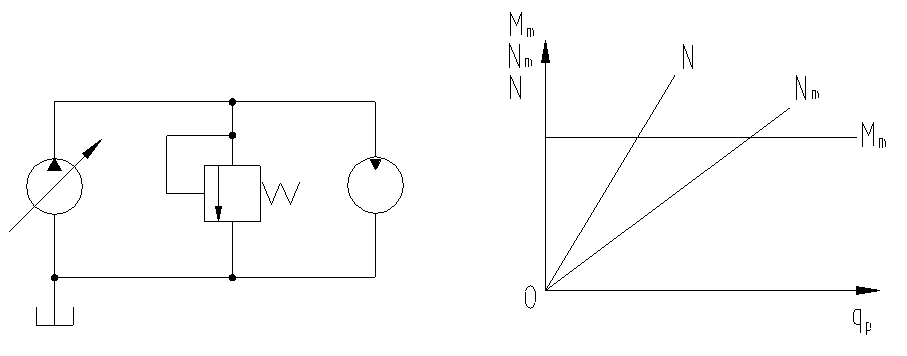

     变量泵与定量马达调速的工作特性

    调速时需改变泵的排量qp，其值越大，泵流量Qp越大，由于马达排量qm不变，则转速随之升高。泵的越大压力p取决于安全阀的调整压力，是个不变量，因此马达的输出扭矩Mm也为一定值，即无论转速怎样变化，其扭矩恒定，其功率也是变化的，随转速的增高而增大。

这个系统有较大的调速范围，适用于要求恒扭矩的系统，如金属切削机床等。

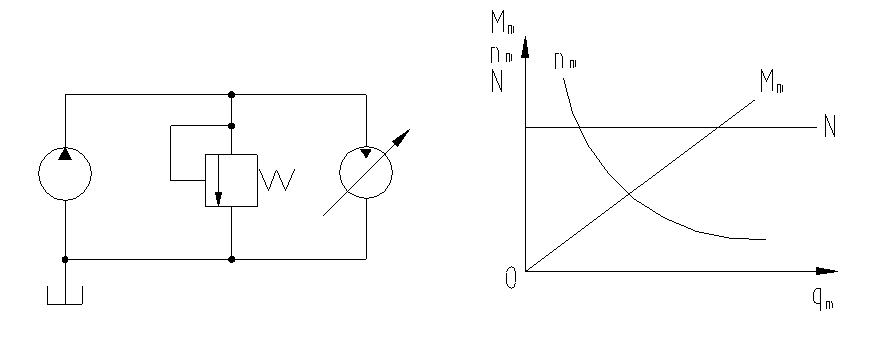

定量泵与变量马达调速的工作特性

  泵的压力、流量都不变，马达转速nm与排量qm成反比，输出扭矩Mm与排量qm成正比。随排量qm的增大，转速nm减小，扭矩Mm增大，但对马达的功率没有影响，即无论马达的引起转速和扭矩如何变化，它的功率是恒定的。

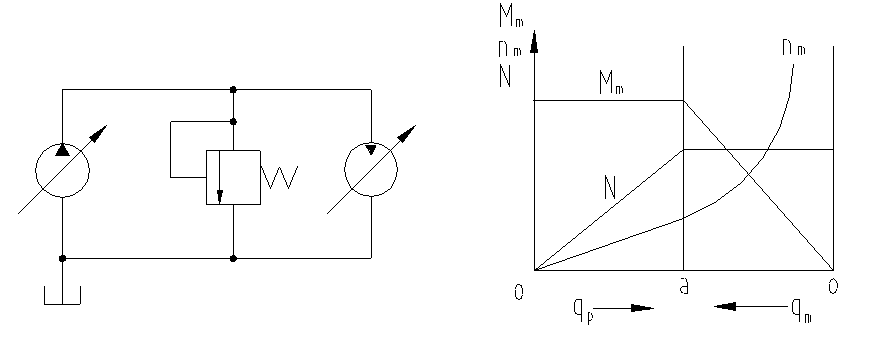

变量泵与变量马达调速的工作特性

当马达排量qm调至最大，通过调整泵排量qp来调整马达转速nm时，其特性曲线如上图左半部分，此时为恒扭矩调节区；当泵排量qp调整到最大值，通过减小马达排量qm提高转速时，其特性曲线如图右半部分，此时为恒功率调节区。a点两区域过渡点，在此泵和马达的排量都调至最大。这个系统调速范围大，可自由选择恒扭矩和恒功率特性区域。
