线性时不变受控源特点 -电路基础知识

线性时不变受控源特点：

非独立的电源：不能独立向外电路提供能量。

具有两重性：电源性、电阻性。

注意：独立电源在电路中可以独立地起“激励”作用，是实际电路电能或电信号的“源泉”。

          受控源是描述电子器件中某一支路对另一支路控制作用的理想模型，本身不直接起“激励”作用。

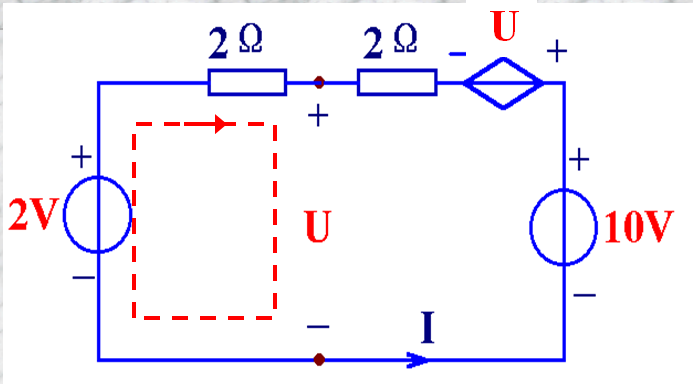

 图示电路，求电压U和电流I。

解：由KVL，有

-2-2I -2I -6U +10=0

-4I -6U = - 8

又有

U = 2I+2

联立解得 U = 1.5v   I = - 0.25A

受控源:   P = 6UI= - 2.25W(具有电源性)

若受控源:   6U>U U = 4v    I=1A(具有电阻性)
