YCY14-1B型泵的流量 特性曲线与调节

具有压力补偿变量机构的YCY14-1B  型油泵的流量与压力的变化关系曲线(称为流量特性曲线)如图4-7所示。

当油泵的出口压力较低时，作用在随动滑阀的向上油压力小于弹簧预紧力，滑阀和变量活塞都处于最低位置，变量头的斜角和油泵的流量也都最大。如油泵的出口压力略有增高，但作用在滑阀上的油压力仍小于弹簧预紧力，不能推动滑阀和变量活塞上升，所以油泵的流量不变，而在图4-7中，流量特性曲线就是一段水平线A₀A;   当油泵出口压力超过A 点上的压力p    时，作用在滑阀上的油压力超过滑阀上部外弹簧的预紧力，于是外弹簧受压缩，使滑阀及变量活塞上升，从而变量头斜角与油泵流量随之减小。因为油压力的增量和弹簧的压缩量即滑阀的位移量成正比，而滑阀的位移量与变量头斜角的减小量成正比。即与流量的减小量成正比；所以油泵流量就随着出口压力的升 高沿图4-7中的斜直线AB减小。当油泵出口压力超过B点的压力ps  时，内弹簧也开始受压缩。因弹簧的组合刚度增大，所以流量特性载BC 的斜率较原线段AB 斜率有所改变。当油泵出口压力大于C点的压力po 时，弹簧的压缩量大到使心轴的顶端碰到限位螺丝，此后不论压力如何升高，滑阀和变量活塞都不能上升，流量不再变小，所以流量特性曲线又作为一段水平线CD 。D 点的压力一般是该泵的额定工作压力，由液压系统中溢流阀调定。如恰当地选择弹簧的刚度并适当地调节弹簧的预紧力，适当地调节限位螺丝的位置，则ABCD 折线将接近于pQ= 定值的双曲线，即恒功率曲线。

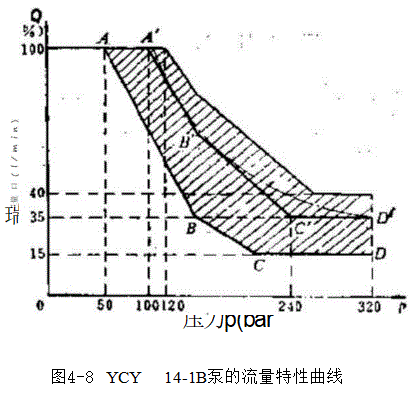

制造厂家在YCY14-1.B  型泵的产品说明书中一般都提供输出特性曲线及调节范围，如图4-8所示。其阴影部分即为该泵的流量调节范围。

YCY14-1B   型泵，其压力补偿部分变量调节的内、外弹簧改由一只组合调节套简21(参见图4-3、图4-6)进行调节。

由于内外弹资的高度差△h为恒定值，因此，在任何调节位置，在任何流量特性曲线下工作，内弹簧参加工作瞬时，作用在随动滑阀上的弹簧作用力恒等于外弹簧刚度值与△h的乘积。因此，所有不同流量的工作折线 AB段的B 点，都有相同压力值的横坐标(如图4-8中pB)。

具体调节时，首先确定A点的压力数值，并将限位螺钉拧到最上端位置，然后拧动组合调节套简，同时观察压力表，使油泵外壳上的变量刻度盘开始转动时，压力表所示压力与A点选定值相符合，这样，就调定了A 点。因为AB 斜率一定，故B 点自定，BC射线方位随之确定，其射线末端C 点，只要调节限位螺钉碰到心轴，使其以后工作压力即使继续增加，而流量到此不再变小即得。最后， 由系统中溢流阀调取D 点。这样，折线ABCD 完全确定，十分简便。

南通棉机厂造MDY 160型和200型液压打包机在江苏广泛用于三、四台型轧花厂的流水线上，加工I型包。系统最高工作压力不超过200bar,  采用250 YGY14-1   B型液压泵，按25%流量曲线工作，其配备电动机功率，据式(1~9)和式(1-5),(其总 效率按 η=0.95计)则

因此，驱动.250YGY14-1B   型泵的电动机实际配备为22 kW。

我国有些一、二台型轧花厂在使用这些打包机时，由于单位时间生产量少，为了节约能源，可该采用15%的流量曲线工作。这样配备的驱动功率可为

由于电机具有暂时超载特性，实际配备13 kW  电动机即可。

采用15%流量特性曲线工作，在变量部分调节时，其A点

压力值的计算为
