缸盖-液压传动基础知识

缸盖（包括缸盖与缸头）一般分为螺钉连接、螺纹连接、卡键连接、钢丝连接、连体缸盖、

、销钉连接、拉杆连接等形式。

1.       缸头厚度的计算

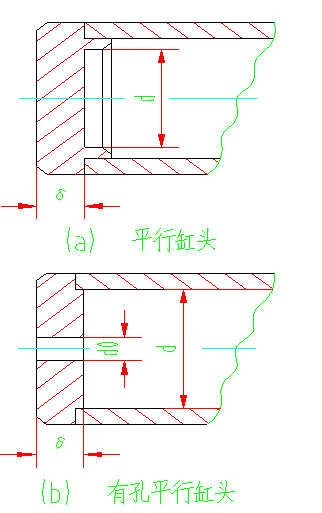

1)      平形缸头（如右图）

缸头有油孔时    h=0.433d{pd/(d－d0)[σ]}1/2

缸头无油孔时    h=0.433d{p/[σ]}1/2

式中：

h——缸头厚度（厘米）

d——缸头止口内径（厘米）

d0——油口直径（厘米）

p——液压力（公斤力/厘米2）

[σ]——材料许用应力（公斤力/厘米2）

2)      椭圆形缸头（如下图）

h＝VpD/（2[σ]－0.2p）  （厘米）

V＝1/6·(2＋K2)

K＝a/b

式中：

D——缸头内径（厘米）

a——椭圆半长轴（厘米）

     b——椭圆半短轴（厘米）

     其它符号同上式

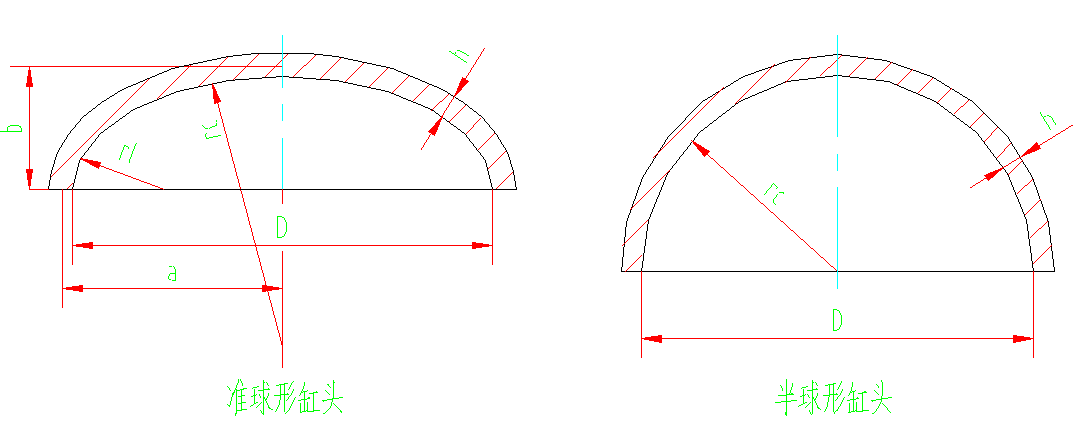

1)      准球形缸头（如下图）

当rl/rc>6%时

h＝prcW/（2[σ]－0.2p）

当rl/rc＝6%时

h＝0.885prc/（[σ]－0.1p）

式中：

rl——转角半径（厘米）

rc——缸头大半径（厘米）

W＝1/4·[3＋( rc/ rl)1/2]

2)      半球形缸头（如下图）

当h≤0.356或p≤0.665[σ]时

h＝pD/（4[σ]－0.4p）

当h>0.356rc或p>0.665[σ]时

h＝ri（Y1/3－1）＝ro[（Y1/3－1）/ Y1/3]

式中：

rc——半球内半径（厘米）

ri——缸筒外半径（厘米）

ro——缸筒内半径（厘米）

 D——缸筒内径（厘米）

Y＝2（ [σ]＋p）/（2 [σ]－p） （公斤力/厘米2）
