基尔霍夫电压定律-电路基础知识
基尔霍夫电压定律( KVL)(Kirchhoff’s Voltage Law)
KVL 对于任一集中参数电路,在任一时刻,对任一回路,按一定绕行方向,其电压降的代数和等于零。 记为:
注意: 与绕行方向一致的电压为正,否则取负。

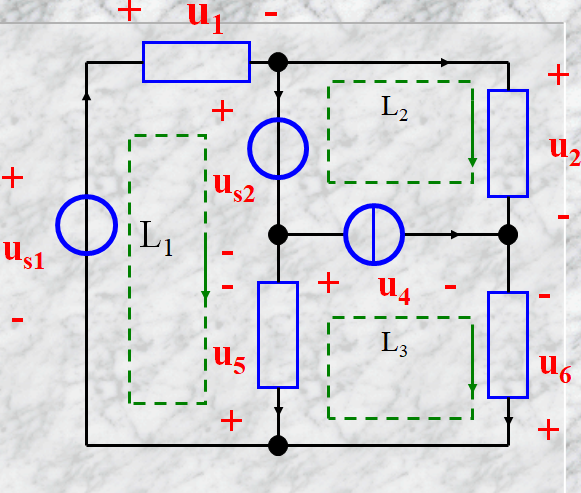

KVL方程:以基尔霍夫电压定律在电路各回路列写的电路方程式。
回路1:
( u1 - u5 = us1 - us2)
u1 + us2 - u5 - us1 =0
回路2:
(u2 - u4 = us2)
u2 - u4 - us2=0
回路3:
- u6 + u5 + u4=0

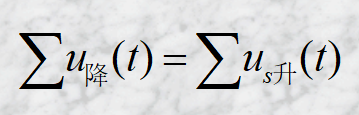

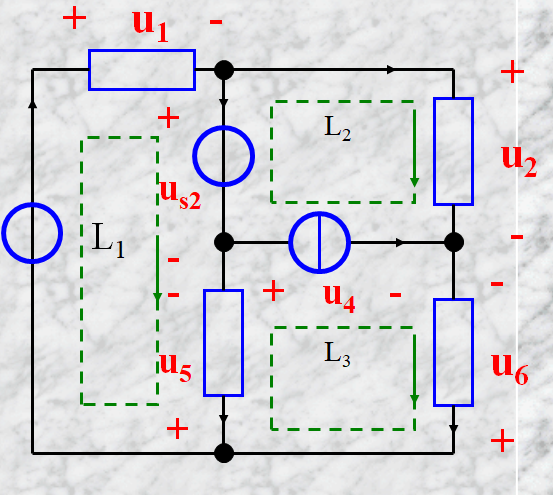

对于任一集中参数电路,在任一时刻,沿任一回路绕行方向,回路电压降的代数和等于回路电压源电压升的代数和。即:

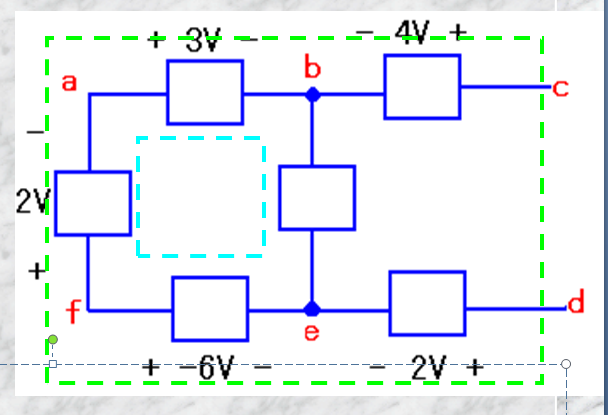

练习:图示电路,求Ucd和Ube。
定律物理意义: 描述回路中支路电压约束关系; 反映能量的守恒性。

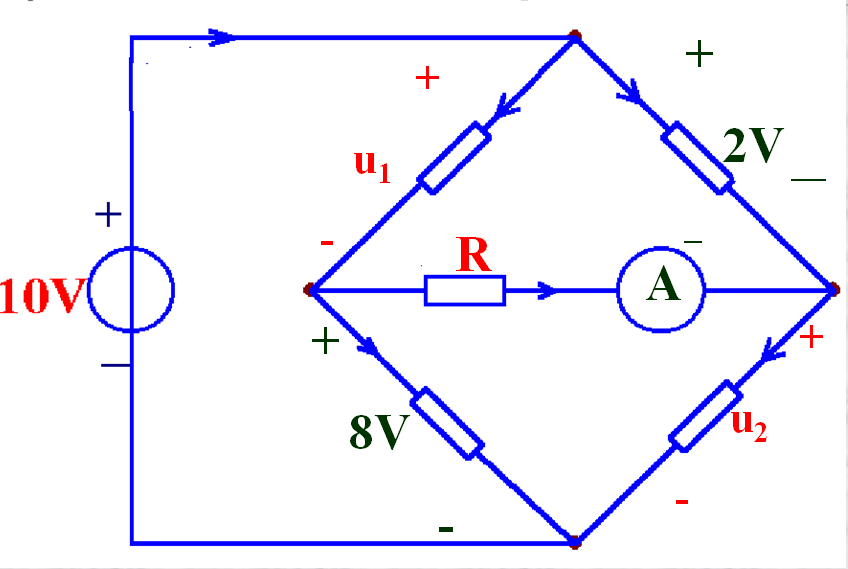

图示电路,电阻R有无电流?求电压u1和u2 。

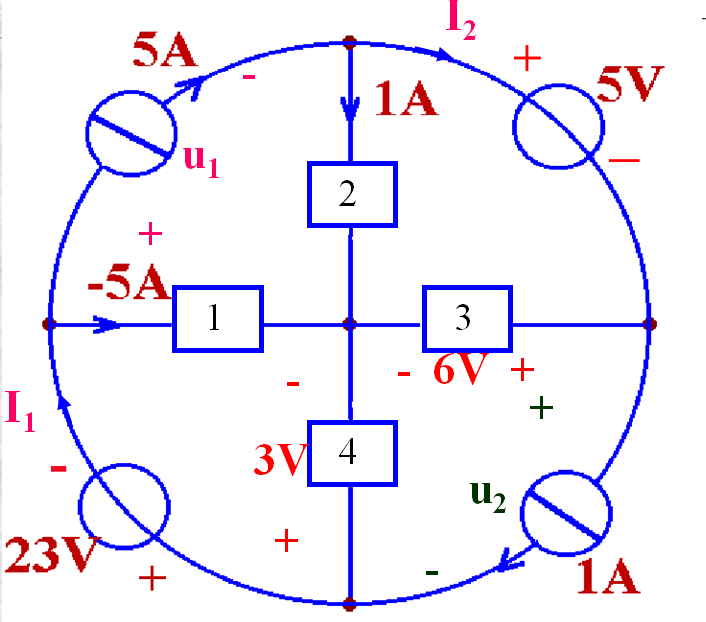

图示电路,求电流I1 、 I2和电压u1 、 u2 。
