安装橡胶履带板

4.10.2  安装橡胶履带板

1．通过大臂和小臂使挖斗地面接地，抬高车体。此时请缓慢操作操作杆。

2．使用安全支撑(1)等支撑下部行走体。

3．橡胶履带板和驱动链轮啮合，事先装配好导向轮。

4．驱动链轮缓慢地向前进方向转动，推入橡胶履带板，然后停止转动。

5．铁管嵌入橡胶履带板后，驱动链轮再次缓慢地向后退方向转动，橡胶履带板确实地装配在导向轮上。

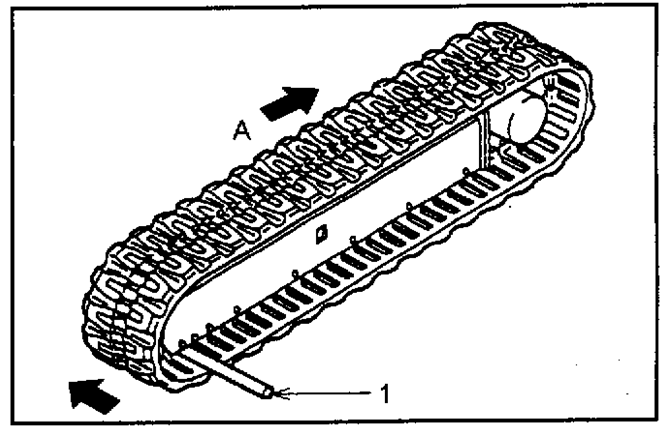

       1．铁管

       A．转动方向

6．停止转动，请确认橡胶履带板确实地装配在驱动链轮和导向轮、承重轮(1)上。

7．请参考下一项目的橡胶履带板(2)的张力的点检、调整调整履带板张力。

8．请确认橡胶履带板(2)和驱动链轮(3)、导向轮(4)的啮合状态和张力状态是否恰当，然后降下车辆。

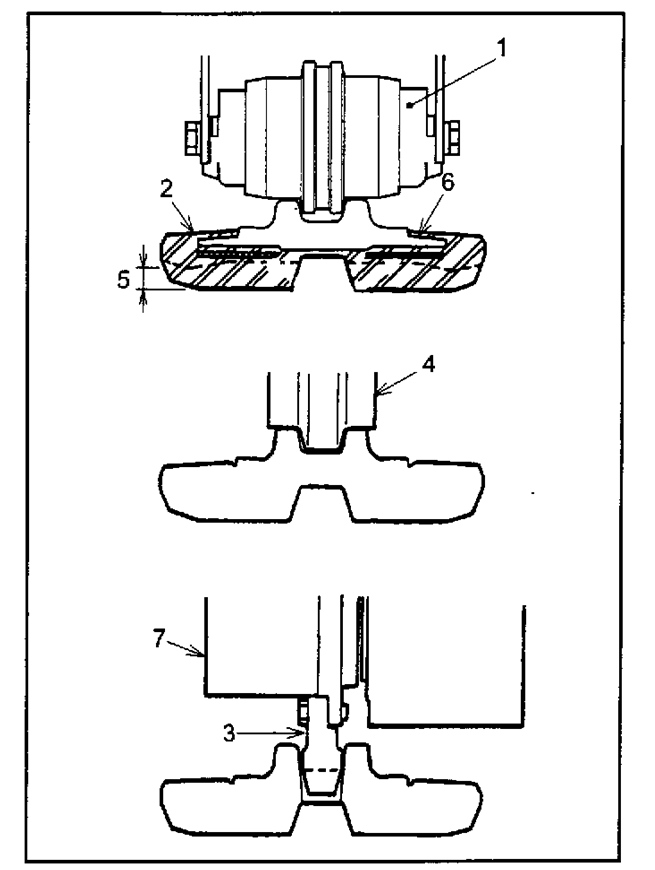

       1．承重轮

       2．橡胶履带板

       3．驱动链轮

       4．导向轮

       5．凸板

       6．钢芯

       7．行走马达
