履带梁的承重轮的齿轮油-挖掘机点检整备篇

为了进行履带板张力调整或者拆卸整备，而拧松润滑脂注入口时，因为高压的润滑脂会进入轨道弹簧的润滑脂油缸内，所以请注意在转动润滑脂注入口的一圈内将润滑脂逐渐排出。

进行承重轮、导向轮的各种齿轮油时，请将履带梁取下后加油。下面对装卸方法和各装置的齿轮油的更换方法进行说明。另外，更换油脂名及油量请参考“添加油脂一览表”4-9中的给机油一览表。

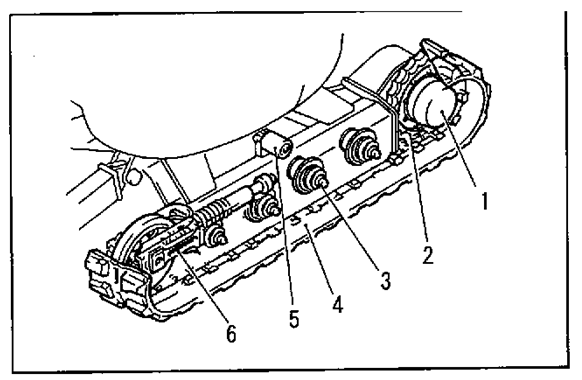

1、                1．行走马达

2、                2．驱动链轮

3、                3．承重轮

4、                4．履带板

5、                5．托链轮

6、                6．导向轮

D.1  承重轮

1．请参考4-23松缓更换齿轮油一侧的橡胶

履带板。

2．将承重轮拧紧用平头螺丝(1)进行少许拧

松(约1圈)。

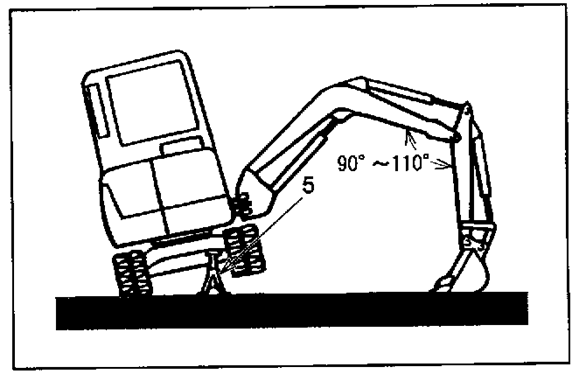

3．起动发动机，使用大臂及小臂，使挖斗的底面向加油的承重轮一侧接地，抬起车体。

4．请停止发动机，使用安全支拄(5)等将机械支撑起。

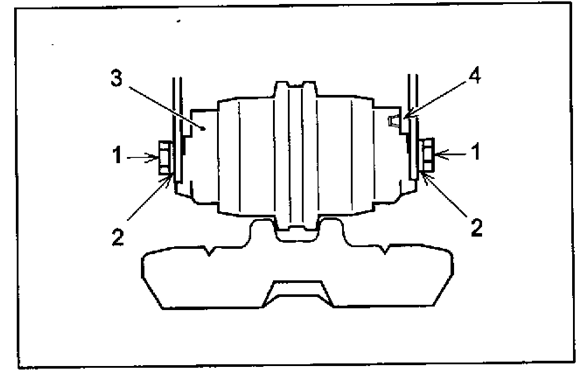

5．在履带梁的内侧和外侧2个地方，请取下固定的平头螺丝(1)和垫圈(2)，再取下承重轮(3)。

6．请使用六角扳手将加油口堵头(4)取下，

排出旧的齿轮油。

7．请从加油口加入规定量(35cc)的齿轮油。

8．请使用密封带将堵头(1)缠住，并确实拧

紧。请将周围所黏附的油擦拭干净。

9．在螺栓(1)的螺丝部位涂抹螺纹密封胶#262后，请将承重轮(3)临时紧固到履带梁上。

10．请取下支撑机械的安全支柱，使车体完全接地，并拧紧平头螺丝(1)。

拧紧扭矩：279±29.4N·m{28.5±3kgf·m}

11．请抬起机械调整履带板的张力。调整方法请参考4-22。
