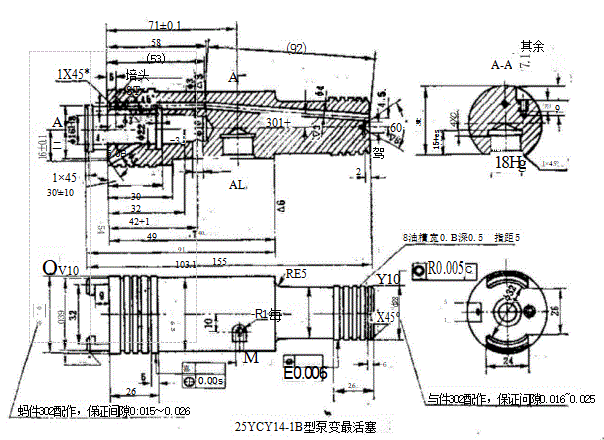

25YCY14-1B型寒传动轴的加工工艺过辗

序号

工序路线

工序内容及过程

设备

工艺装备

专用

·通用

1

3

热车车

调质，HB240～280检

(1)三爪夹外圆，平端面见光，打中心孔A3,V6

(2)工件调头，平总长至尺寸，打中心孔Bg,▽6车定位基准至φ32×50

(3)夹φ32×50外圆，顶车各部位留余量2毫米

检

(1)夹小头，顶车φ30hB留磨量0.5～0.6,长至52,车φ36f9留磨量0.5～0.B,倒角

1×45*

(2)调头夹φ30h6外圆，顶车φ30k6、φ25=8-8留磨量0.5～0.6,车φ20至尺寸，V5,倒角1X45*

(3)车R2.8及RB圆弧，切2×0.5槽及中28.0-&2为×1,7+0.2槽至尺寸(注意各长度尺寸)

(4)夹φ30hb外圆，用中心架架住φ26-8-08外圆处，钻

φ16×40孔至尺寸，饱1.5X60‘角，76

热处理炉

C620-1

C620-

样板R8、R2,5

中心钻A

rj心钻B3

中心架

钻头φ16

60°忽钻

序号

6

工序路线

铣

工序内容及过程

检

三爪夹活，顶铣8H8键槽达要求

设备

X52k

工艺装备

专用

通用

立铣刀中

铣

检

页铣花键达要求检

花键铣

滚铣刀

B

外磨

(1)顶磨φ25=8.8、φ30kB,

φ35f9,φ30hB各外画均留精磨量0.08～0.10

(2)精磨φ25-8.06、630kbφ35f9,φ30hb各外围达

M131W

M131W

顶尖

鸡心夹

7

钳

图纸要求

(1)除去各部位毛刺

(2)清洗除零件各表面上的杂质污物

除毛剌机清洗机

8

检

内站检验员对零件作全面质量检验

检验台

9

防锈

半成品库管理工对零件作防镌处理

电热槽
