液压锤及液压破剪钳-挖掘机换装及注意事项

液压锤·液压破剪钳的选定

装配对作业最合适的液压锤及液压破剪钳时，请考虑到对机械的安定性、打击力、液压油量等的适合性。

使用液压锤之前

· 对于装配液压锤和液压破剪钳所需要进行的配管施工和小臂的事前加固，请和本公司销售代理商商谈。

· 使用液压锤和液压破剪钳之即请认真阅读厂家专用的使用说明书和后述的”作业时的注意”项目，注意挖土机本体和液压锤、液压破剪钳的损伤，使其机能无论何时都能发挥。

工作装置液压回路的连接

连接液压锤和液压破剪钳时，请按照以下要领进行连接。

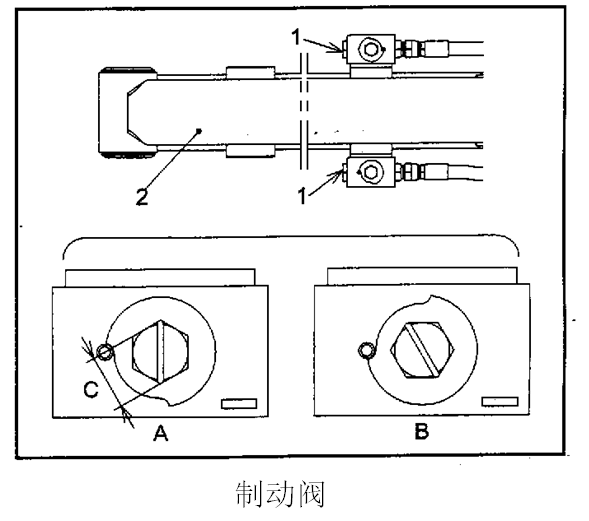

1．请取下制动阀配管部位的堵头(1)。请

注意不可遗失(左右2个位置)取下来的部品(堵头)并且不要将其碰伤。

2．请在1中取下堵头的部分连接液压锤的配管。

1．堵头

2．小臂

A．锁定位置

B．释放位置

          C．19mm(2面宽)

节流阀是止住液压油流动的阀门。

· 锁定：止住液压油流动。

· 释放：液压油流动。

· 装卸液压锤和液压破剪钳时，请将节流阀设置为锁定位置。取下后请安装堵头。

对杂质、液压油的注意

在机械不装配液压锤时，请在小臂前端的软管部位及液压锤一侧软管部位安装堵头，防止粉尘、水分等进入配管内。

在作业开始前，请检查固定工作装置配管的压板的松动情况、固定软管压板的平头螺钉的松动情况和软管的连接部位有无漏油。
