操作要领-挖掘机换装及注意事项
操作要领
A.液压破剪钳及液压锤并用回路
本机有液压破剪钳及液压锤并用回路的规格,操作时使用驾驶席左前位置的操作踏板。另外,液压破剪钳及液压锤的切换请参考后面的单向阀一项,进行恰当的切换。
操作踏板
解除驾驶席右前方的踏板锁定装置,进行踏板操作。
如果将脚放到踏板上进行作业时会有误将踏板踩下去的情况,这种突然的动作会有引起重大伤害的危险。请在进行踏板操作以外时不要将脚放到踏板上面去。
液压锤
踩下踏板方向 | 动作状况 |
踏板中立位置 | 液压锤不动作 |
向踏板后方踩下(B) | 液压锤动作、放开和停止 |
升降·压碎机
踩下踏板方向 | 动作状况 |
向踏板前方踩下(A) | 叉车·压碎机(关闭) |
向踏板后方踩下(B) | 叉车·压碎机(打开) |

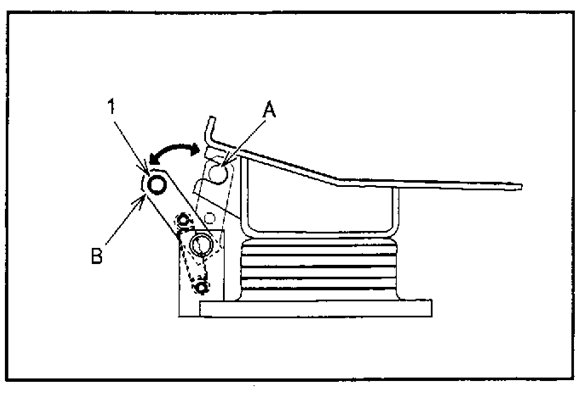

踏板锁定装置
锁定操作踏板的装置
在没必要进行液压锤、液压破剪钳的操作时,请将踏板锁定装置调到锁定位置。无被锁定的操作踏板,可能会有由于不小心碰触而产生重大伤害的危险。
1.踏板锁定销
A.锁定位置
B.锁定解除
