径向柱塞泵的结构

1—传动轴 2—偏心轮 3—滑靴 4—柱塞 5—球面柱塞 6—弹簧 7、8—单向阀 9—泵体

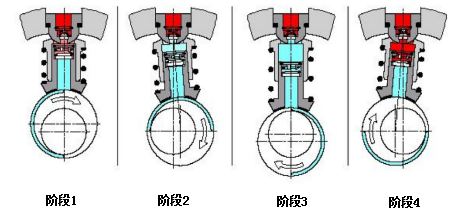

径向柱塞泵的工作过程：

密封容腔：两单向阀之间以及和球面柱塞内壁所形成的容腔。

工作原理：当转子顺时针转动时，球面柱塞在弹簧力的作用下使 其紧贴在转子的外边面上，此时密封容腔增大，吸油（阶段1至  阶段3）；由阶段3运动到阶段4，此时密封容腔减小，压油。

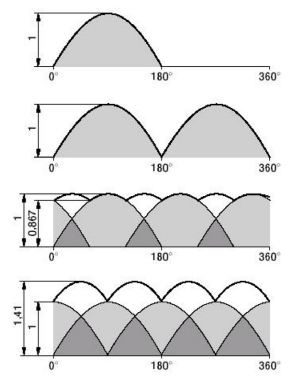

径向柱塞泵柱塞个数与流量脉动关系

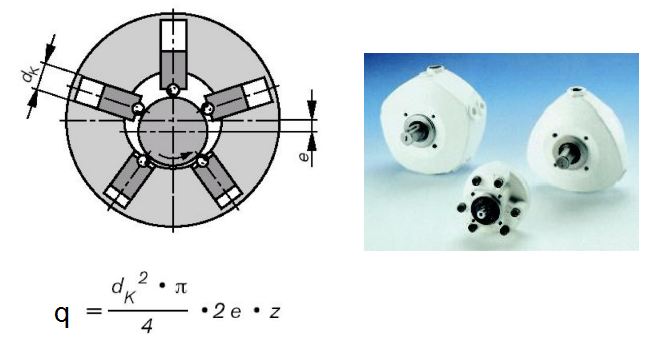

径向柱塞泵的排量
