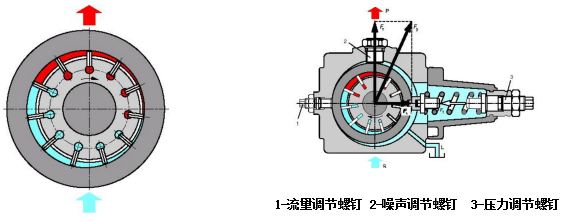

限压式单作用叶片泵的结构

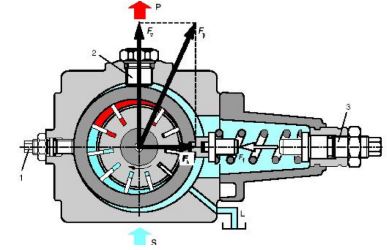

主要由叶片、转子、 定子、配流盘、泵  体、端盖和流量、噪声、 压力调节螺钉等组成

1-流量调节螺钉 2-噪声调节螺钉  3-压力调节螺钉

密封容腔：两叶片之间、转 子的外表面以及定子的内表 面所形成的容腔。

配流装置：具有两个月牙形 的配流窗口。

结构特点：定子和转子是偏  心放置 ；转子的中心是固  定的，定子的中心是可变的； 定子的形状是圆环；配油盘  上开有两个月牙形窗口 。

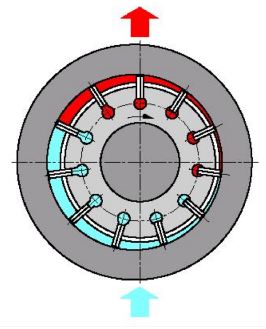

工作原理：图中红色为压油窗口，蓝色为吸油窗口。当转子逆时针转  动时，叶片在离心力和根部油的作用下压向定子表面，并随定子内表  面曲线的变化而被迫在转子槽内往复滑动。于是密封容腔发生增大和  缩小的变化，经过蓝色窗口容积增大，吸油；经过红色窗口容积减小， 压油。螺钉1可以通过调节定子和转子的偏心来改变泵的排量，螺钉2  可以调节泵的噪声，螺钉3可以调节泵发生变量时的压力。

限压式单作用叶片泵压力—流量特性曲线

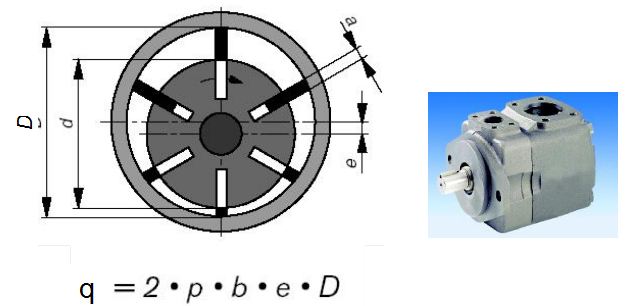

单作用叶片泵的排量

柱塞泵

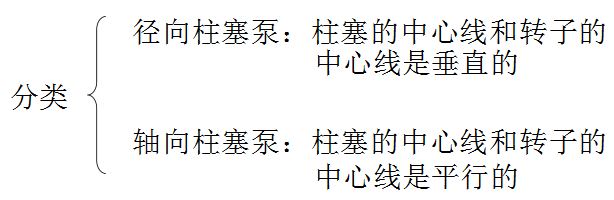

柱塞泵的分类
