双作用叶片泵的工作原理

密封容腔：两叶片之间、转子 的外表面以及定子的内表面所 形成的容腔。

配流装置：具有四个月牙形孔 的配流窗口。

结构特点：定子和转子是同心 放置的；定子内表面曲线由两 段大半径圆弧、两段小半径圆 弧和四段过渡曲线组成；配油盘上开有四个月牙形窗口。

工作原理： 图中红色为压油窗 口，蓝色为吸油窗口。当转子 逆时针转动时，叶片在离心力 和根部油的作用下压向定子表 面，并随定子内表面曲线的变 化而被迫在转子槽内往复滑动。 于是密封容腔发生增大和缩小 的变化，经过蓝色窗口容积增 大，吸油；经过红色窗口容积 减小，压油。

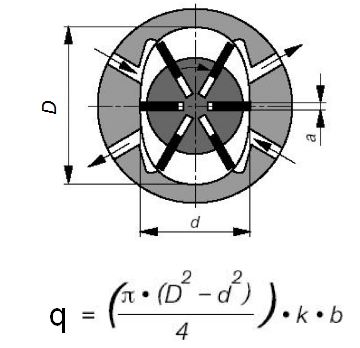

双作用叶片泵的排量
