外啮合齿轮泵的几个问题

n 泄漏问题： （指内泄漏）

轴向泄漏：齿轮的端面和轴承套（轴承）端面 之间的间隙造成的， 占总泄漏量的80% 。

径向泄漏：齿顶与壳体之间的间隙造成的， 占 总泄漏量的15%。

啮合线泄漏：两个齿轮互相啮合部位的间隙造 成的， 占总泄漏量的5% 。

改善轴向泄漏的措施

端面间隙自动补偿

外啮合齿轮泵的几个问题

径向不平衡力改善措施

n 沿圆周方向引 压力油至距吸 油口两个齿顶 处

外啮合齿轮泵的几个问题

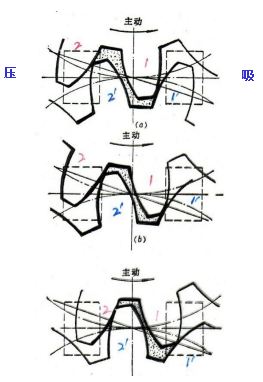

n 困油现象

消除措施：在齿

轮泵的轴套(侧板) 上开卸荷槽。

双作用叶片泵的结构

1-传动轴  2-叶片  3-配流盘  4-转子  5-定子
