液压泵简介

液压泵：是动力元件，是将机械能转变成液压能的装

置,为系统提供一定压力、一定流量的液体 。

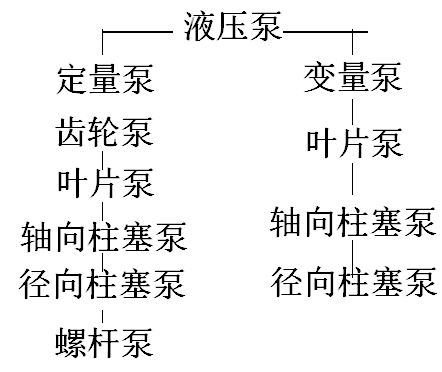

液压泵分类

液压泵的职能符号

容积式泵的工作原理

容积式泵的特点：

1、具有周期性变化的密封容 腔，密封容腔由小变大时 吸油，由大变小时压油。

2、具有配流装置。它保证密 封容腔由小变大时只与吸 油管接通；密封容腔由大 变小时只与压油管相通。

液压泵的主要性能参数

n 工作压力：液压泵工作时实际输出的压力，取 决于负载。

n 额定压力:在正常工作条件下，按试验标准规 定连续运转的最高压力，超过此值即为过载， 它取决于泵的结构强度和密封条件。

n 最高压力：液压泵在短暂运行时间内所允许的 最高压力。

液压泵的主要性能参数

n 排量（q）：在无泄漏的情况下，泵的主轴每 转一转排出液体的体积 。

n 泵的理论流量(QT)：在无泄漏的情况下，单位 时间内输出液体的体积 。

n 泵的额定流量：在额定压力下、额定转速下必 须保证的实际输出流量。

n 容积效率ηpv：泵实际流量和理论流量之比 。

n 总效率 η总 ：泵的理论输出功率与实际输入功 率之比

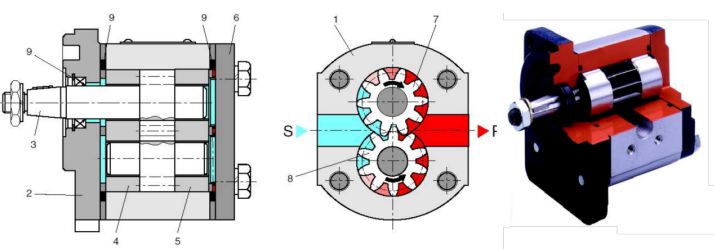

外啮合齿轮泵的结构

1-壳体 2-前端盖 3-传动轴 4,5-轴承套 6-后端盖 7-主动齿轮 8-从动齿轮 9-密封圈

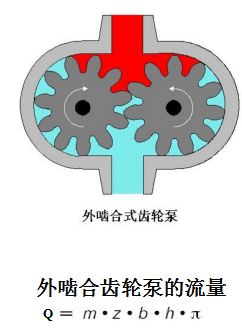

外啮合齿轮泵的工作原理

n 密封容腔：由壳体、轴套（侧 板）和两对齿轮的啮合部位组 成的。

n 工作原理：当两对齿轮脱离啮 合时，密封容腔由小变大，吸 油；当两对齿轮进入啮合时，

密封容腔由大变小 ，排油；当

齿轮不断地旋转时，齿轮泵就 不间断地吸油和压油。
