手动变量的斜盘式轴向柱塞泵的结构

1—调节手轮  2—斜盘  3—回程盘  4—滑靴  5—柱塞 6—缸体  7—配流盘  8—传动轴

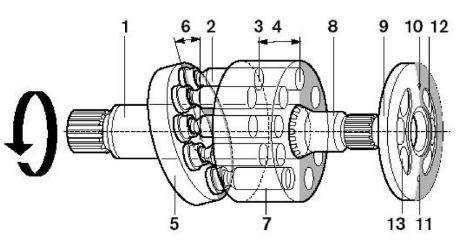

斜盘式轴向柱塞泵的工作原理

1—传动轴  2—柱塞  3—柱塞面积  4—柱塞行程  5—斜盘  6—斜盘倾角 7—缸体  8—被动轴  9—控制盘  10—顶部死区中心  11—底部死区中心  12—吸油窗口  13—压油窗口

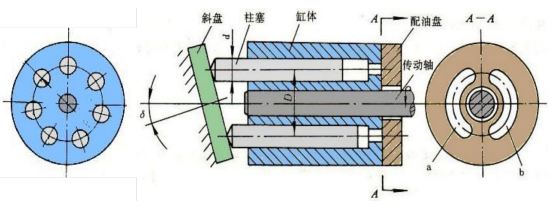

斜盘式轴向柱塞泵的工作原理

密封容腔：柱塞的底端和缸体内孔所形成的密封容腔

工作原理：斜盘与垂直方向的夹角为 δ , 当传动轴带动缸体逆时 针（正对 轴头看）转动时，斜盘和配流盘固定不动，柱塞顶部始  终紧贴斜盘，处于b区域的柱塞的密封容积增大，吸油；处于a区域 的柱塞的密封容积减小，压油。通过改变斜盘的倾角来改变泵的排量。

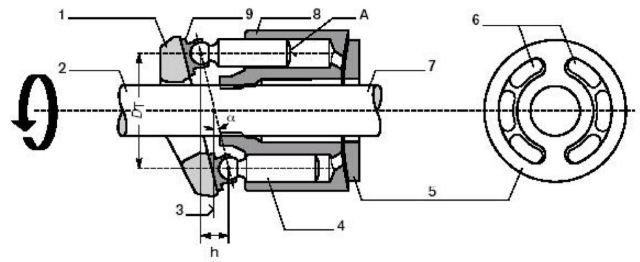

斜盘式轴向柱塞泵的工作原理

1-斜盘  2，7-传动轴  4-柱塞  5-配流盘  6（左）-吸油窗口 6（右）-压油窗口缸体  8-缸体  9-滑靴

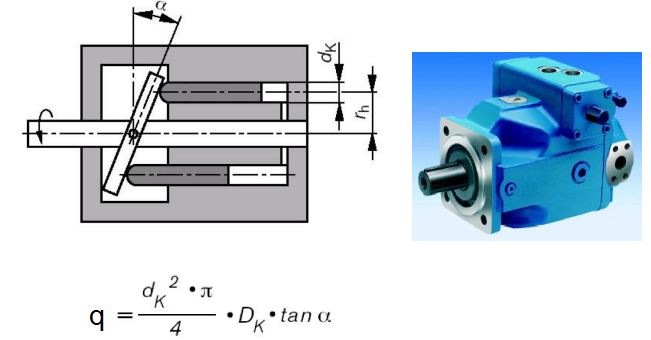

斜盘式轴向柱塞泵的排量
