大臂轴心转动操作踏板-挖掘机驾驶装置篇

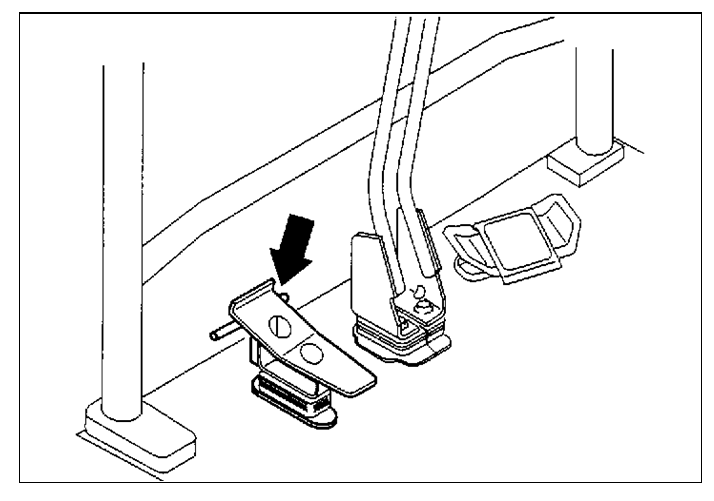

大臂轴心转动操作踏板
使用本踏板进行大臂轴心转动操作。
A:右轴心转动(踏动右脚)
B:左轴心转动(踏动左脚)
不进行大臂轴心转动操作时,请将踏板设定为锁定状态。若不经意碰触未被锁定操作的踏板,则会引起重大事故。
锁定踏板的方法是将踏板上的盖子推向跟前。
液压锤/液压破剪钳
使用附属外的工作装置时,使用本踏板进行操作。
不进行踏板操作时,请使踏板处于锁定。若不经意地碰触地未被锁定的踏板会引起重大事故。

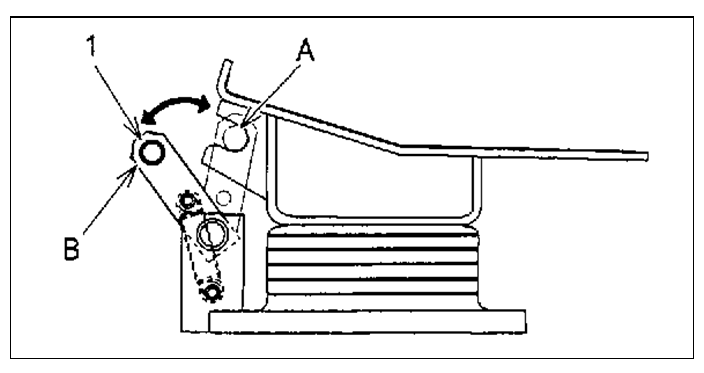

将踏板锁定销推向前方,则锁定被解除。
1.踏板锁定销
A.锁定位置
B.锁定解除
