ZB※型斜盘式轴向柱塞泵及CZB型泵

ZB※型轴向柱塞泵和CY14-1型轴向柱塞泵是我国设计生产的两种典型的斜盘式轴向轴塞泵。这两种泵的基本结构实际上属于同一类型。

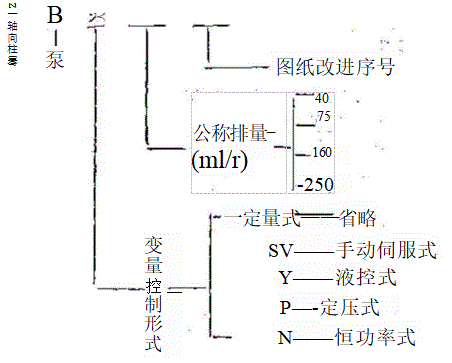

ZB※型泵的型号意义如下：

ZBSV型轴向柱塞泵的结构如图5-1所示。ZB※型泵与CY14-1型泵的主要区别在于：

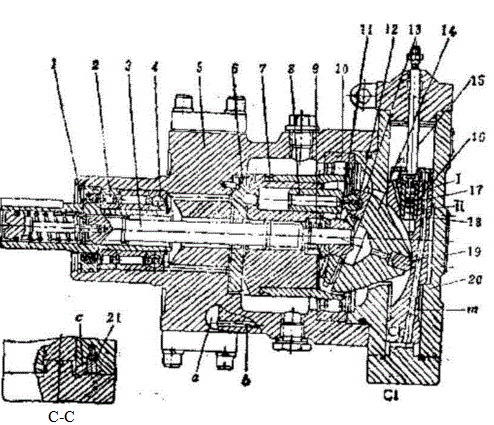

图5-1ZBSV型轴向柱塞泵的结构

1-传动轴套；2-滚动轴承；3-传动心轴：4-滚动轴承；5-家体；B-配流盘；T-柱蹇红体；8-柱蹇；9-回程弹簧；10-滚子轴承；

11-球铰；12-压盘；13-滑靴：f4-斜盘：15-拉杆；18-变量活塞；1T-陶套；18-同服小滑阀；19-轴销；20-后泵盏；21-单向阀

1.ZB※型泵泵体为整体式，可减少加工和装配时产生的累积误差，但加工难度较大。CY14~1型泵是分离式泵体，工艺性较好。

2.CY14-1型泵的柱塞缸体，由传动轴直接驱动旋转，结构简单，但在缸体上作用有传动机构传来的径向力；而ZB×型泵的柱塞缸体是通过组合式传动轴，即由传动轴套经心轴带动旋转，结构较复杂，但缸体不受径向力。

3.CY14-1泵采用了非对称的具有节流阻尼小孔的配流盘，卸荷与工艺性能好，但只能单向旋转；ZB※型泵采用了对称型配流盘，形状简单，适用于双向旋转，但卸荷效果较差。

4.ZB※型泵的柱塞配合长度较短，柱塞受侧向力较大，但质量较轻，惯性力小，有利于高速旋转。

5.ZB※型泵滑靴底面镀银，改善了摩擦副匹配性能，减小了零件磨损。

6.ZB※型泵在公称排量为160ml/r时，使用转速为1500r/min,理论流量达262.51/min,重量为140kg。流量为2501/min的CY14-1泵，工作转速在1000r/min,总重达300kg。

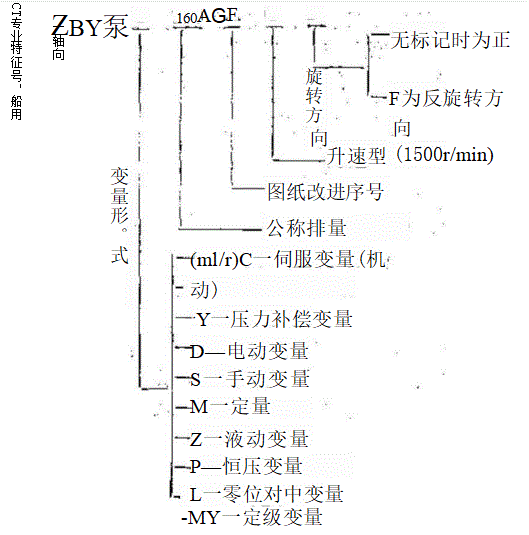

至于近年由中国船舶总公司704研究所和浙江宁波液压设备厂合营设计生产的CZB型轴向柱塞泵，实际上不属于ZB系列。它的构造、零件与CY14-1基型泵相一致。CZB型泵的型号意义，也类同于CY14-1型泵。

当然，针对CY14-1型泵运行中原来容易烧损配流盘等毛病，CZB型泵也吸取了CY14-1B型泵的有益经验，采用强迫润滑和静压支承结构，并加强了工艺措施，为在舰艇、商船上能得到更高航速和进一步节约燃料，CZB型泵推出了额定转速可达1500r/min的升速型。这样，在泵的排量及其他条件不变时，因转速提高，而使流量大幅度地得到增加，使输出功率与设备自重的比值也大大提高。

但是，随着转速的提高，液压泵对用油的污染敏感程度也相应提高，因而，在使用升速型液压泵时，要特别注意用油的清洁度。
