行走杆-挖掘机驾驶装置篇

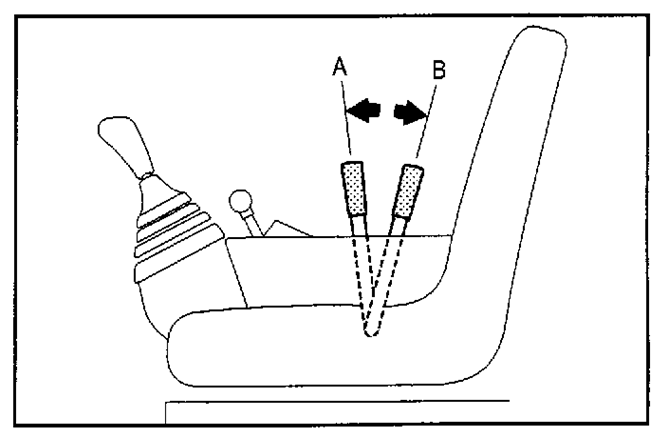

行走杆

行走杆可操作进行前进、后退操作。

A：前进(同时向前压下左右2根杆)

B：后退(同时将左右2根杆拉回跟前)

N：中立(车辆停止)

1．行走马达

2．推土板

变换方向的方法请参考“驾驶操作要领”3-17。

· 行走时，请注意操作杆等。若不小心碰触后进行旋转、工作装置操作时容易引起事故。

· 操作行走杆时，请确认履带梁的方向。注意行走马达在前时，要逆向进行操作行走杆。

控制杆

调整发动机的转速(输出)。

A：LO(低速空转)

将杆推向最前方位置。

(转速低)

B：HI(高速空转)

将杆拉至最后方位置。

(转速变为最大)

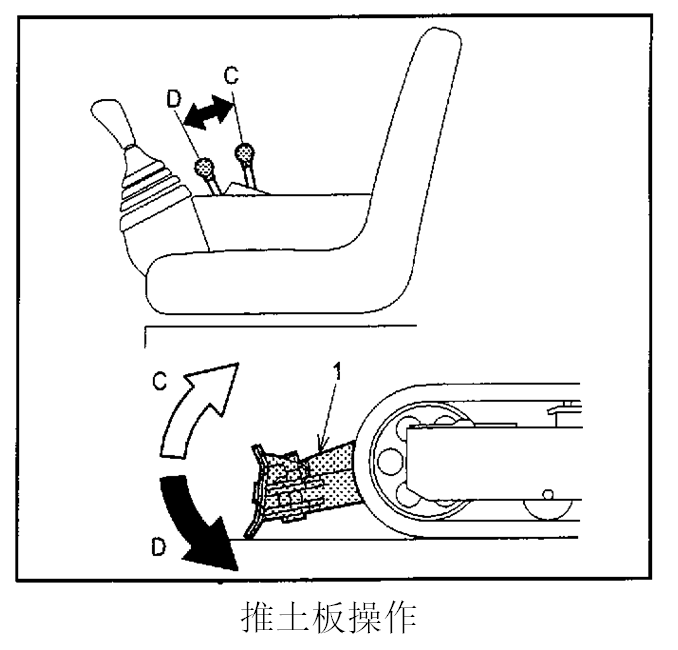

推土板操作杆

C：推土板上升(拉回跟前)

D：推土板下降(推向前方)

· 即使乘降切断式安全锁定杆在”锁定位置”，也不能锁定本操作杆。

· 不进行推土板操作时请勿碰触操作杆。若不经意地碰触会引起重大的人身安全事故。
