组成：输入信号：加速踏板位置传感器、转速传感器、水温感器、燃油温度传感器、起动开关反馈信号：套筒位置传感器电控单元分析处理计算发出喷油量及喷油提前角参数命令。执

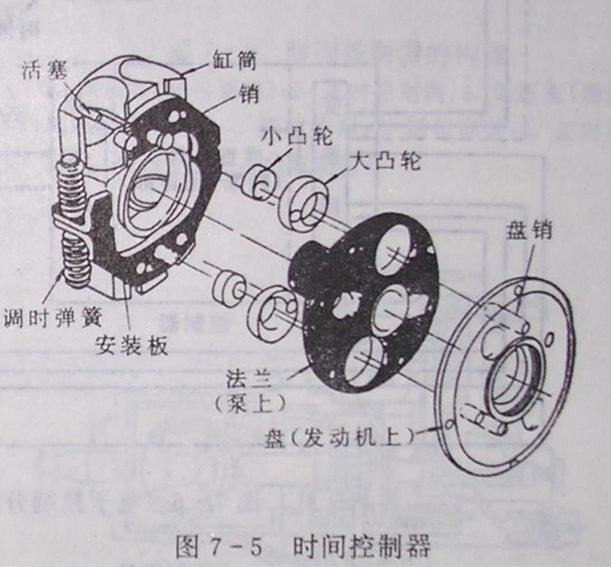

组成：缸筒、活塞、大小凸轮、法兰园盘受电磁阀控制的油压大小、活塞位置发生改变通过活塞上的销带动凸轮偏转带动法兰偏转一定角度实现喷油提前调节。

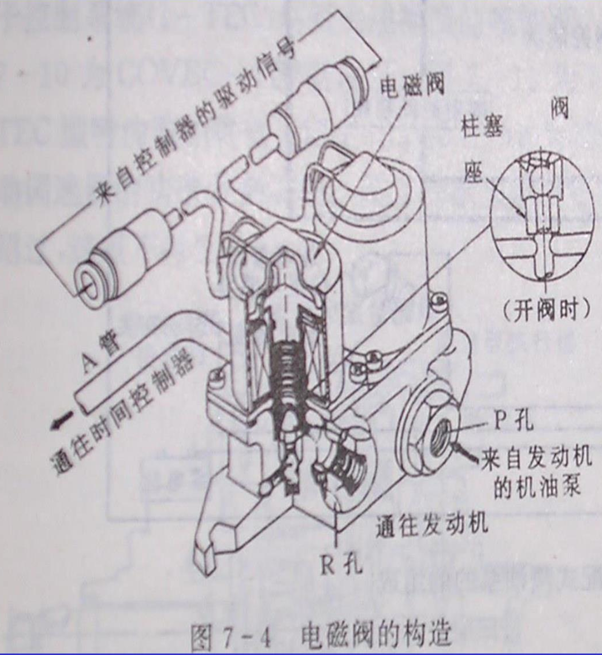

P孔道发动机主油道进入电磁阀R孔道回流通道，一部分机油流回发动机油底壳。A孔道控制油压流入时间控制器。ECU控制电磁阀调节R孔的回流量从而控制控制A通往时间控制

电子控制式喷油泵主体是普通喷油泵电子控制调速器和喷油提前角调节器电控式喷油泵分：1、柱塞式、2、分配式1、电子控制柱塞式喷油泵传感器：柴油发动机培训加速踏板位置

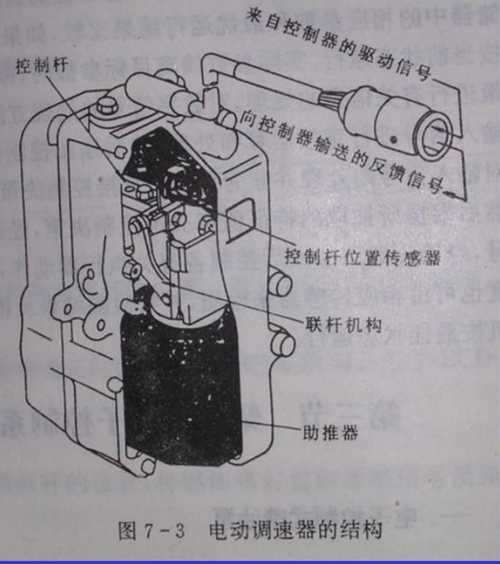

电子控制单元 ECU功能与组成汽油机电控单元基本相同。执行器电动调速器、溢流控制电磁铁、电子控制正时控制阀、电子控制正时器、电磁溢流阀、高速电磁阀、电子液力控制
